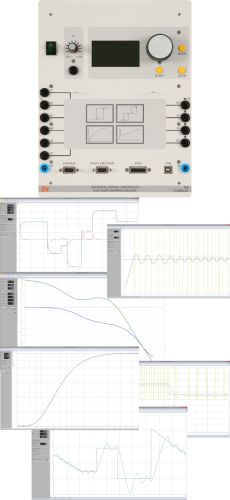

Robustes und kompaktes Schulungssystem eines DSP-gesteuerten digitalen Reglers. Durch eine übersichtliche Menüführung kann der Regler sehr einfach bedient werden. Über die USB-Schnittstelle ist eine PC-Anbindung möglich. Das System kann über eine MATLAB-Schnittstelle erweitert werden. So lassen sich eigene Applikationen erstellen und mit realen Hardwarekomponenten testen. Reglertopologie: Zweipunkt, Dreipunkt, P, I, D, PID, PII Zwei unabhängige Regler, einzeln oder kaskadiert einsetzbar Grafikfähiges, hintergrundbeleuchtetes Display Drei Softkeys und ein Funktionsrad zur Bedienung, Parametrierung und Inbetriebnahme PC-Anbindung über USB-Schnittstelle PC-Software zur Parametrierung und Visualisierung der Reglersignale mit folgenden virtuellen Instrumenten: Zweipunkt-Regler Dreipunkt-Regler PID-Regler Kaskaden-Regler Sprungantwort-Plotter Bode-Plotter Strecken-Analysator Schnittstelle zur Anbindung an MATLAB (JTAG) 4 analoge Eingänge mit +/-10 V Messbereich 2 analoge Ausgänge bis maximal +/-10 V 2 digitale Eingänge und 2 digitale Ausgänge Alle Ein- und Ausgänge über 4 mm Sicherheitsbuchsen Eingang für Inkrementalgeber CAN Bus Schnittstelle zur Erweiterung des Reglers Potentiometer zum Einstellen der Referenzspannung integriertes Weitbereichsnetzteil zur Spannungsversorgung Abmessungen: 297 x 228 x 110 mm (BxHxT) Gewicht: 1 kg
