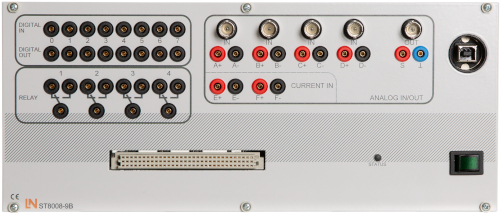

Das UniTrain-3HE Interface ist das zentrale Gerät des UniTrain-Systems. Es stellt die zum Experimentieren benötigten Ein- und Ausgänge, Schalter, Quellen und die Messtechnik zurVerfügung. Die Steuerung des Interface erfolgt über den angeschlossenen PC. Ausstattung Interface: 32-Bit-Prozessor mit Messdatenspeicher USB-2.0-Schnittstelle, Datenrate 12 MBit/s UniTrain-Bus zum gleichzeitigen Anschluss beliebigVieler Aufnahmemodule Übersichtliche und gruppenweise Anordnung aller Ein- und Ausgänge. Einbaugerät für den 3HE-Energiekanal Vorbereitet für den AnschlussVon 2-mm-Sicherheitsmessleitungen Mehrfarbige LEDs zur Statusanzeige Internes Netzteil mit Weitbereichseingang 100-264V, 47-63Hz, Ausgang 24V / 5 A Ausgänge: Einstellbarer analoger Ausgang, +/- 10V, 0,2 A, DC – 5 MHz, über BNC- und 2-mm-Buchsen Analoger Festspannungsausgang 5V, 1 A (Abgriff über 2-mm-Buchse auf Experimenter CO4203-2B) 2 analoge Festspannungsausgänge +/- 15V, 1 A (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B) 3 einstellbare analoge Ausgänge +/- 20V, 1 A, DC-150Hz (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B) 8 Relais 24V DC / 1 A, davon 4 Relais auf 2-mm-Buchsen 16 Bit digitale Signalausgänge, davon 8 Bit auf 2-mm-Buchsen, TTL / CMOS, Taktfrequenz 0 – 100 kHz, Spannungsfestigkeit +/- 15V Eingänge: 4 analoge Differenzverstärkereingänge mit 10 MHz Bandbreite, Spannungsfest bis 100V, Abtastrate 100 MSample, 9 Messbereiche, Speichertiefe 4 x 8k x 10 bit, Anschlüsse: BNC- (2 Eingänge) und 2-mm-Buchsen (4 Eingänge) 2 analoge Eingänge zur Strommessung, Überstromfest bis 5 A, Abtastrate 250kSample, 2 Messbereiche, Auflösung 12 bit, Anschluss über 2-mm-Buchsen 16 Bit digitale Signaleingänge, davon 8 Bit auf 2-mm-Buchsen, Speichertiefe 16 Bit x 2k, TTL / CMOS, Abtastrate 0 – 100 kHz, Spannungsfestigkeit +/- 15V Virtuelle Instrumente (Messgeräte und Quellen): 2 xVIVoltmeter, 2 xVI Amperemeter: AC, DC, 9 Bereiche 100mV bis 50V, TrueRMS, AV 1 xVI Leistungsmesser, 9 Bereiche 100 mV bis 50V 1 xVI 2-Kanal-Amperemeter: AC, DC, 2 Bereiche 300 mA und 3 A, TrueRMS, AV 1 xVI 2-Kanal-Voltmeter: AC, DC, 9 Bereiche 100 mV bis 50V, TrueRMS, AV 1 xVI 2-/4-Kanal-Oszilloskop: Bandbreite 10 MHz, 25 Zeitbereiche 100 ns/div bis 10 s/div, 9 Spannungsbereiche 20 mV/div bis 10V/div, Trigger und Pretrigger, XY- und Xt Modus, Cursor-Funktion, Additions- und Multiplikations-Funktion für 2 Kanäle 1 xVI Spektrumanalysator: 9 Spannungsbereiche 100 mV bis 50V, Eingangsfrequenzbereich 3Hz bis 1 MHz, Zeitbereichsanzeige 1 xVI Bode-Plotter: 9 Spannungsbereiche 100 mV bis 50V, Frequenzbereich 1Hz – 5 MHz, Zeitbereichsanzeige und Ortskurven-Diagramm 1 xVI Stellbare Gleichspannung 0 – 10V 1 xVI Funktionsgenerator: 0,5Hz – 5 MHz, 0 – 10V, Sinus, Rechteck, Dreieck, 1 xVI Arbitrary Generator, 1 xVI Pulsgenerator 1 xVI 16 x Digital Out, 1 xVI 16 x Digital IN, 1 xVI 16 x Digital IN / OUT: Anzeige Binär, Hex, Dezimal und Oktal Zahlen Display 1 xVI Drehstromnetzgerät 0 – 150Hz, 0 – 14Veff, 2 A (benötigt CO4203-2B) 1 xVI Einstellbares Gleichspannungsnetzgerät 3 x (-20V – +20V), 2 A (benötigt CO4203-2B) 1 xVI Drehstromnetzgerät mit zusätzlich einstellbarer Phasenverschiebung und Taktrate (benötigt CO4203-2B) 1 xVI 8 x Relais, 1 xVI Multimeter: Anzeige eines Multimeters (optional; LM2330, LM2331 oder LM2322) in LabSoft Lieferumfang: 3HE Einbau-Interface inkl. Netzteil USB-Kabel CD mit Basissoftware Bedienungsanleitung Systemvoraussetzungen: PC mit WindowsVista, Windows7, Windows 8, Windows 8.1, Windows 10 (32 oder 64 BitVersionen) CD-ROM-Laufwerk zur Installation der Software USB-Schnittstelle für das Interface Maße/Gewicht: Gewicht ca.: 2,1kg Abmessungen: 3HE / 60TE
