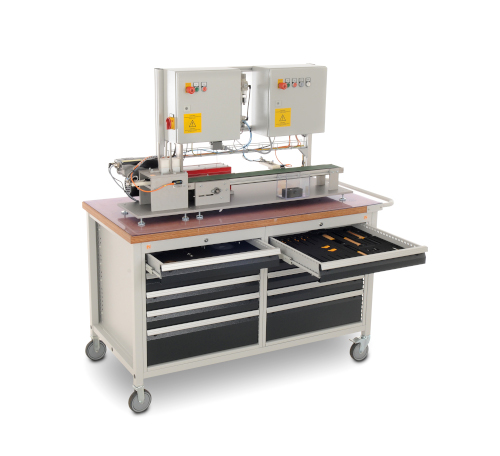

Das Trainingssystem besteht aus verschiedenen Baugruppen welche in ihrer Gesamtheit eine industrielle Bandanlage abbildet. Das System besteht aus folgenden Baugruppen: Stirn-/Kegelradgetriebe Das Modul des Stirn-/Kegelradgetriebes ist geeignet, die Lernziele und Lerninhalte aus den Lernfeldern der technisch gewerblichen Aus- und Weiterbildung der Industriellen Metallberufen an realen Industrieprodukten, umzusetzen. Das Stirn-/Kegelradgetriebe hat eine Gesamtuntersetzung von i = 7,3 eine Abtriebs Hohlwelle Drm. 25mm zur Anbindung an das Bandmodul. Ein Acryl-Sichtfenster ermöglichst den Einblick ins Getriebe und eine einstellbare Überlastkupplung soll Schäden am Getriebe verhindern. Bestehend aus: 1x Aluminiumgehäuse mit Acryldeckel 1x kurze Kegelradwelle(CrNi) 1x Kegelradwelle(CrNi) 1x Kupplungswelle(CrNi) 1x Abtriebswelle hohl mit Drm. 25(CrNi) 4x Schrägverzahntes Stirnräder (CuSn) Modul = 2 2x Geradeverzahntes Stirnräder (POM) Modul = 3 2x Kegelräder (CrNi) Modul = 2 1x einstellbare Überlastkupplung von 2 bis 6 Nm 2x Kegelrollenlager 5x Kugellager 2x Radialwellendichtringe 1x Kunststoff-Handrad Diverse Normteile Alle Teile sind aus Nichtrostendem Stahl(CrNi), Messing(CuSn) und Kunststoff(POM). 2 wechselbare Stirnräder mit unterschiedlichen Modulen gehören zur Ausstattung.   Drehstrom_Motor mit Leistungsschaltschrank Der Drehstrom-Motor mit integriertem Frequenzumrichter mit Montageflansch und Schaltschrank dient zum Erweitern des Moduls Getriebetechnik. Er kann direkt an das Getriebe angeflanscht werden und über den Hauptschalter eingeschaltet werden. Die Betriebsdrehzahl von 500 1/min ist voreingestellt. Ausstattung: Drehstrom-Motor mit integriertem Frequenzumrichter Interner Bremswiderstand Drehzahl einstellbar(500-2600 r/min) über Smartphone oder per PC über NFC-Adapter Anschluss über Klemmenkasten oder QUICKON-Steckverbinder Kühler über Eigenluft Flansch mit Gewindebohrungen Bemessungsspannung 3/PE AC 400/480 V 50/60 Hz Bemessungsstrom 1,0 / 0,8 A Leistungsfaktor 0,99 Bemessungsdrehmoment 1,75 Nm Drehzahlstellbereich 500-2600 r/min Schutzart IP55   Schaltschrank Abmaße ca.380x380x210 mm Schaltschrankbestückung: 1 Stk. Schaltschrankgehäuse 1 Stk. Leistungsschütz 1 Stk. Hauptschalter 400 V AC/25 A 1 Stk. Motorschutzschalter 1 Stk. Leitungsschutzschalter C10 3~ 1 Stk. Leitungsschutzschalter C10 1~ 1 Stk. Netzteil 230 V AC / 24 V DC 5 A 1 Stk. Trennklemme incl. Zubehör 2 Stk. Sicherungsklemmen incl. Feinsicherung 1 Stk. Not-Aus Schaltgerät 1 Stk. Relais 4 Wechsler 1 Stk. Klemmleiste bestehend aus: 6 Stk. Doppelstockklemme, Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Klemmleiste bestehend aus: 4 Stk. Durchgangsklemmen, 3 PE Klemme, Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Klemmleiste bestehend aus: 6 Stk. Durchgangsklemme, 1 Stk. PE Klemme Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Klemmleiste bestehend aus: 5 Stk. Vierleiterklemme, Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Not-Aus Taster komplett 1 Stk. Leuchtdrucktaster grün komplett 1 Stk. Drucktaster rot komplett 1 Stk. Harting Tüllen Gehäuse incl. Buchsen Einsatz 1 Stk. Harting Anbaugehäuse incl. Steckereinsatz Hutschiene, Kabelkanal, Leitungen, Verschraubungen Schaltschrank mit Schlüssel abschließbar. Somit ist ein unbefugtes Öffnen (Insbesondere für nicht Unterwiesene Personen) gewährleistet! Der Drehstrom-Motor ist mit dem Schaltschrank fertig verdrahtet. Anschluss über Drehstromstecker. Transportband Das Modul Transportband(1000x100x120 mm) ist montiert auf einer Aluminium-Grundplatte von 1000 x 500 mm. Es stellt mit dem Getriebe und dem Drehstrom-Motor eine funktionierende Einheit dar. Ausstattung Transportband 1000x100x120 mm Riemenbreite 100 mm 4x konvexe Rollen für einen möglichst geraden Lauf 1x Spannrolle mit Spannschrauben zur Einstellung der Riemenspannung 1x Antriebsrolle mit Zahnriemenrad zum Antrieb des Transportbandes Adapterwelle mit Zahnriemenrad zur Montage in Hohlwelle des Getriebes Transportband ist auf Grundplatte montiert. Montagebohrungen für alle weiteren Anbauteile sind in der Grundplatte vorhanden. Magazin Das Magazinmodul wird mit in das Bandmodul eingebunden und komplettiert die Anlage weiter mit Sensoren, Aktoren und Pneumatik Komponenten. Vorgefertigte Halbzeuge werden in das Magazin gegeben, werden von Lichtschranke erkannt und durch einen Steuerungsimpuls von einem Pneumatik Zylinder auf das Band geschoben. Ausstattung Magazin 300x300x350 mm Halbzeuge schwarz/weiß (POM) 40x50x100 mm doppeltwirkender Zylinder mit 2x Nährungsschalter 2x Lichtschranke Ventilinsel mit 3/2 Wegeventil Anschluss Leitungen sind vorkonfektioniert und müssen an das Schaltschrankmodul Steuerung angeklemmt werden.   Schieber Das Schiebermodul besteht aus 2 Winkelhalterungen, Aktoren, Sensoren und dem Pneumatikteil. Es wird an dem Bandmodul befestigt. Ausstattung Schieber 190 x 50 mm doppelwirkender Zylinder mit 2 x Nährungsschalter Schieber aus POM Winkelbefestigung 3/2 Wegeventil zur Montage auf Ventilinsel Lichtschranke mit Winkelbefestigung Steuerungsschaltschrank VPS Der Steuerungsschaltschrank ist fertig montiert und verdrahtet. Die Steuerung erfolgt über Relais. Im Schaltschrank ist nur Schutzkleinspannung 24V verbaut. Ausstattung: Schaltschrank ca.380 x 380 x 210 mm ?????? 1 Stk. Schaltschrankgehäuse 1 Stk. Zeitrelais 4 Stk. Relais 4 Wechsler 4 Stk. Relais 1 Wechsel Kontakt 2 Stk. Relais 2 Wechsler Kontakte 1 Stk. Klemmleiste bestehend aus: 9 Stk. Doppelstockklemme, Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Klemmleiste bestehend aus: 12 Stk. Dreistockklemme, 1 PE Klemme Feststeller, Abschlussplatte und Bezeichnung 1 Stk. Klemmleiste bestehend aus: 5 Stk. Vierleiterklemme, Feststeller, Abschlussplatte und Bezeichnung 1 Stk. PE Klemme + Feststeller 1 Stk. Not-Aus Taster komplett 1 Stk. Leuchtdrucktaster grün komplett 1 Stk. Drucktaster rot komplett 1 Stk. Leuchtdrucktaster weiß komplett 1 Stk. Drucktaster weiß komplett 1 Stk. Harting Tüllengehäuse incl. Buchseneinsatz Hutschiene, Kabelkanal, Leitungen, Verschraubungen   Wartungseinheit mit Handventil   Wartungseinheit mit Druckregler, Filter und 3/2-Wegeventil, 0,5 bis 10 bar Wartungseinheit mit Druckregler, Filter und 3/2-Wegeventil, 0,5 bis 10 bar, manuell betätigt, mit Manometer, mit Absperrventil, Membran-Druckregler mit Sekundärentlüftung, Kondensat Ablass halbautomatisch, drucklos offen, mit Steckanschluss Ø 6 mm und Befestigungssystem für Nutenplatte. Betriebsdruck 1,5.. 16 (min./max.) bar Nenndurchfluss 950 l/min Regelbereich 0,5.. 10 (min./max.) bar Schaltschrankgestell Schaltschrankgestell zum Aufbau auf Bodenplatte. Beide Schaltschränke werden an das Gestell verschraubt und sind somit für Montagearbeiten fixiert. Werkstück-Unterteil weiß/schwarz Material: Kunststoff Farbe: weiß/schwarz Magnetschließung zur Fixierung des Oberteils Abmessungen (L x B x H): 100 x 50 x 40 mm
