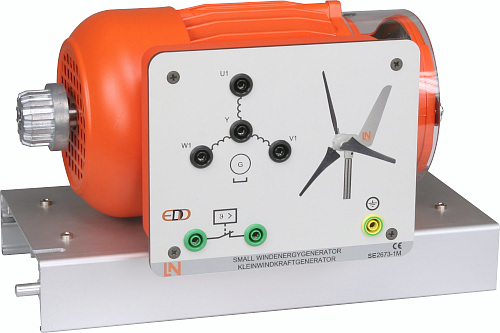

Der Generator ist ein permanenterregter Synchrongenerator der in gleicher Ausführung in Kleinwindkraftanlagen eingesetzt wird. Leerlaufspannung: 19 V Bemessungsstrom: 10 A Bemessungsdrehzahl: 1000 min-1 Bemessungsleistung: 0,3 kW Bereitstellung der Motordaten mittels elektronischem Typenschild EDD (Electronic Drive Data) Abmessungen: 340 x 210 x 210 mm (BxHxT) Gewicht: 9 kg Systembeschreibung der Experimentierplatten mit fotorealistischem Farbdruck Die Experimentierplatten bestehen aus 5 mm starken Schichtpressstoffplatten, die beidseitig mit widerstandsfähigem Melaminharz beschichtet sind. Die Grundfarbe der Platten ist RAL7035 (lichtgrau). Die Abmessung betragen einheitlich DIN A4 in der Höhe (297mm). Drei Breitenvarianten stehen zur Verfügung: 114mm, 228mm oder 456mm. Zur Reduzierung der Verletzungsmöglichkeiten sind die Ecken der Frontplatten mit einem Radius von 3 mm abgerundet. Auf den Frontseiten sind die Symbole des jeweiligen Gerätes bzw. der Schaltung gemäß den neuesten DIN-Vorschriften in schwarzer, bei Bedarf auch farbiger, kontrastreicher UV-Farbe aufgebracht. Wenn möglich und sinnvoll, wird der Frontplattendruck um farbige Grafiken oder Fotos ergänzt. Die UV-Farbe ist auch bei Sonnenbestrahlung farbstabil. Ein spezielles Verfahren mit einem zusätzlichen Schutzlacküberzug, sichert einerseits die Robustheit und Kratzfestigkeit, reduziert aber nicht die Transparenz und Klarheit des Frontplattendrucks. Die elektrischen Anschlüsse sind auf 4mm Sicherheitsbuchsen herausgeführt. Die Rückseite ist mit einer Abdeckhaube gegen Berührungen geschützt. Der Spannungsversorgungsbus wird zur besseren didaktischen Übersicht am oberen – und unteren Plattenrand mit einer Farbgebung nach DIN72551 hervorgehoben und durchgeführt. Die Experimentierplatten können im speziellen Experimentierrahmen ohne Werkzeug eingesetzt werden. Alternativ besteht bei allen Experimentierplatten mit Pultgehäuse auch die Möglichkeit, diese direkt auf dem Tisch liegend oder im Koffer eingebaut einzusetzen.
