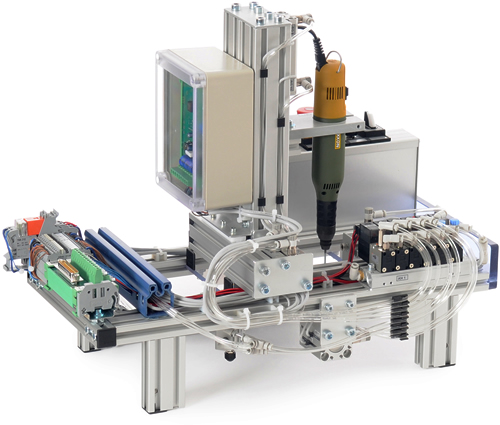

Bohr- und Fräsvorrichtung zum Fräsen der Tasche eines IMS® Werkstückunterteils. Der Fräser kann mit zwei unterschiedlichen Vorschüben gesteuert werden. Fräskopf Frässpindel 5.000 – 20.000 U/min gesteuert über 0…10 V intern oder extern Potentiometer zur internen Drehzahlvorgabe Positioniersensor Spannzylinder Ventilblock 5 x 4/2-Wege Magnetventile Zylinder Fräsvorschub Z-Achse Zylinder Fräsvorschub X-Achse Zylinder Fräsvorschub Y-Achse Stoppzylinder doppelt wirkend Bedienpult mit: Wahlschalter für Drehzahl Potentiometer Signalleuchte Not-Halt mit Signalleuchte SPS-Schnittstelle auf SUB-D 25-polig Anforderungen an die SPS: 8 x digitale Ausgänge, 11 x digitale Eingänge, 1 x analoger Ausgang für die Drehzahl (auch über Potentiometer steuerbar)   Für die Funktionssicherheit und Lebensdauer der pneumatischen Elemente und Steuerungen ist eine Wartungseinheit bestehend aus: Filter, Druckregelventil mit Druckanzeige und Schmierung erforderlich.
