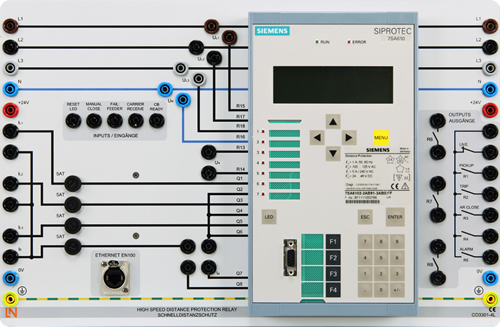

Der Schnelldistanzschutz wird für den selektiven Kurzschlussschutz in Hochspannungsnetzen eingesetzt. In Verbindung mit Leistungsnachbildungen können alle relevanten Situationen nachgebildet werden. Funktionen: Distanzschutz (ANSI 21/21N) sechs Distanzzonen Anregeverfahren: Überstromanregung I>> Polygon- oder Kreisförmige Auslösecharakteristik Signalverfahren bei Distanzschutz (ANSI 85-21) Überspannungsschutz, Unterspannungsschutz (ANSI 59, 27) Frequenzschutz (ANSI 81) Thermischer Überlastschutz (ANSI 49) Reserve- Überstromzeitschutz (ANSI 50, 50N, 51, 51N) Endfehlerschutz (ANSI 50-STUB) Schutz bei Zuschalten auf Kurzschluss (ANSI 50HS) Auslösekreisüberwachung (ANSI 74TC) Ein-Befehl Verriegelung (Lockout, ANSI 86)  Ein- Ausgänge: 5 Meldeeingänge 4 Befehlsausgaben 5 schnelle Relais  Messwerte: Aus den erfassten Größen Strom und Spannung werden Effektivwerte sowie cos ?, Frequenz, Wirk- und Blindleistung errechnet. Die Messwerte werden in Primär-, Sekundär- und Prozentwerten angezeigt. Technische Daten: Nennspannung: Unom = 80…125VAC Nennfrequenz: fnom = 50/60Hz Nennstrom: Inom = 1A Ein- und Ausgänge: 4mm-Sicherheitsbuchsen Schnittstelle Ethernet EN100 Inklusive Bediensoftware zur Parametrierung und Auswertung des Distanzschutzrelais, erforderliches Betriebssystem: Microsoft Windows 7 Ultimate/Enterprise und Professional 32-bit und 64- bit mit Service Pack 1 Gewicht:5 kg
