LM8563

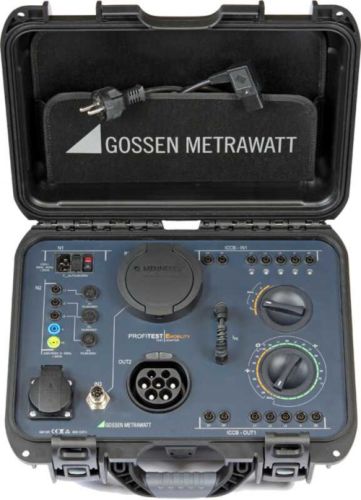

Prüfgerät zur normgerechten Prüfung von 1- / 3-phasigen Ladekabeln Mode 2 und 3
Das Prüfgerät E-Mobility ist ein mobiler Koffer zur normgerechten Prüfung von 1- und 3-phasigen Ladekabeln Mode 2 und 3 durch Simulation von Fehlerfällen nach DIN VDE 0701-0702 sowie Herstellerangaben.
Prüfen von 1- und 3-phasigen E-Ladekabeln Mode 2 und 3
Messung des Schutzleiterstroms
Messung von Schutzleiter- und Isolationswiderstand nach DIN EN
Auslöseprüfung mit Nennfehlerstrom und Messung der Auslösezeit
Bewertung und Protokollierung der einzelnen Prüfschritte
Prüfen von Anschlusskabeln mit länderspezifischem Ladestecker (Steckertyp 1 etc.)
Funktions- bzw. Auslöseprüfung durch Simulation folgender Fehlerfälle: Unterbrechung, Leitertausch und PE an Phase
Simulation des Fahrzeugzustands nach EN 61851-1
Prüfen der Widerstandskodierung für Fahrzeugkupplung und -stecker nach EN 61851-1
Betriebsspannung 230V, 50Hz
Messbuchsen: 4mm Sicherheitsbuchsen
Ein-/Ausgänge: Standardbuchsen / Stecker für Ladekabel
Abmessungen: 401 x 307 x 173 mm
Gewicht: 6,5 kg
