EEM52PT-300W
Netzsynchronisation meistern: Synchrongeneratoren sicher ans Netz bringen
Dieses PanelTrain-System bietet Ihnen eine komplette Fachpraxis-Ausstattung. Vermitteln Sie die manuelle Netzsynchronisation und den Betrieb mit Wirk- und Blindleistungssteuerung sicher und praxisnah.
Die Synchronisation von Generatoren ist ein fundamentaler und kritischer Prozess. Sie gewährleistet stabile und ausfallsichere elektrische Energienetze. Bevor ein Generator auf das Netz geschaltet werden darf, müssen Spannung, Frequenz und Phasenlage exakt übereinstimmen. Dies verhindert massive Schäden und Netzzusammenbrüche.
Unser PanelTrain-System EEM52PT-300W vermittelt Ihren Lernenden die praktischen Fähigkeiten: Stellen Sie diese Bedingungen mit verschiedenen klassischen und modernen Verfahren sicher her. Bestimmen Sie den Synchronisierzeitpunkt exakt. Mit der kompletten Fachpraxis-Ausstattung erlernen die Schülerinnen, Schüler und Auszubildenden die manuelle Netzsynchronisation eines Synchrongenerators und den Betrieb am Netz mit Wirk- und Blindleistungssteuerung. Ihre Teilnehmenden profitieren von einem systematischen Vergleich von vier industrieüblichen Synchronisierverfahren.
Erleben Sie den vollständigen Workflow von der Synchronisation bis zur Leistungsregelung am Netz. Dieses didaktische System bildet eine komplette Generatoreinheit realitätsnah nach.
Lernziele im Detail
Dieses System ermöglicht es Ihren Lernenden, alle entscheidenden Kompetenzen im Bereich der
Netzsynchronisation zu erwerben. Sie verstehen fundamentale Prinzipien und wenden verschiedene
Synchronisierverfahren sicher an. Bereiten Sie Ihre Teams optimal auf die Herausforderungen der
Energietechnik vor und vermitteln Sie Wissen effizient und anschaulich.
Features & Anwendung
Entdecken Sie die vielfältigen Einsatzmöglichkeiten unseres Systems zur Netzsynchronisation. Ihre Lernenden erwerben praxisnahe Kompetenzen für kritische Anwendungen in der Energieversorgung. Das System ist robust und einfach zu bedienen, ideal für den täglichen Unterricht. Es entlastet Sie bei der
Lernende üben das sichere Zuschalten von Generatoren. Dies ist entscheidend für stabile Kraftwerke und autonome Bordnetze weltweit. Das System simuliert reale Bedingungen und bereitet auf kritische Prozesse vor.
Lernende vergleichen vier industrieübliche Synchronisierverfahren. Sie bewerten dabei klassische visuelle Methoden wie Dunkel-, Hell- und Umlaufschaltung sowie das moderne Synchronoskop-Verfahren. Dies fördert die Fähigkeit, Vor- und Nachteile zu beurteilen und den Prozess umfassend zu verstehen.
Das System deckt den gesamten Generatorbetrieb ab. Ihre Lernenden untersuchen nach Synchronisation den Netzbetrieb. Sie steuern Wirk- und Blindleistung gezielt über die Antriebsmaschine und den Erregersteller. So verstehen sie die Zusammenhänge von Antrieb, Erregung und Leistungsabgabe praxisnah.

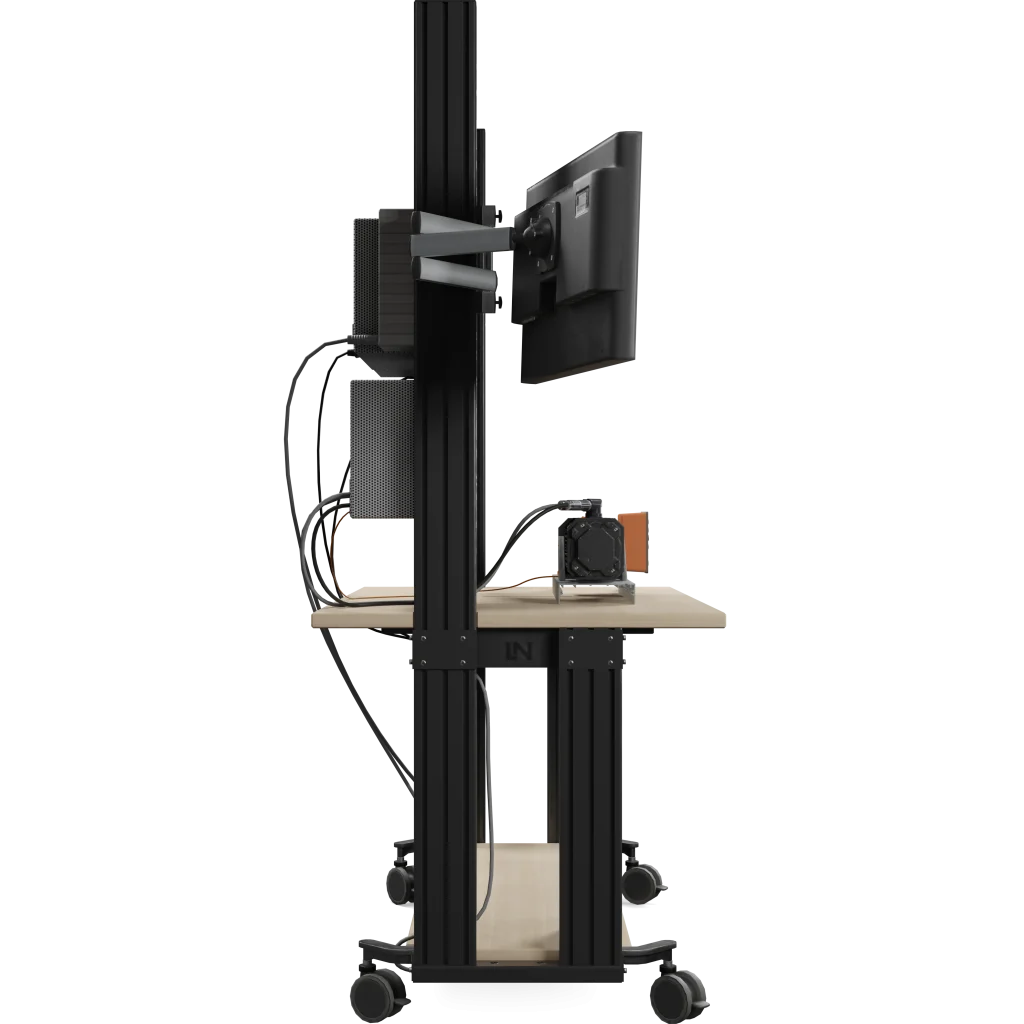

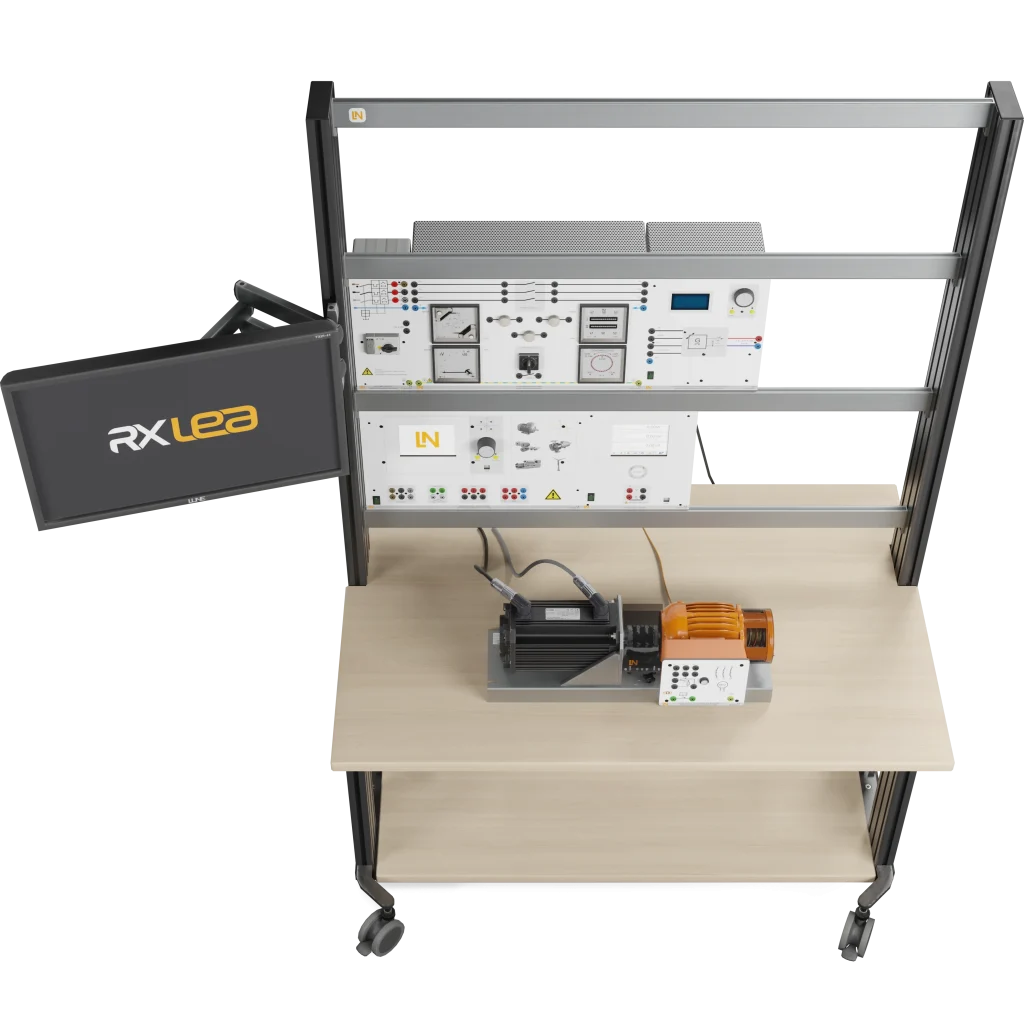

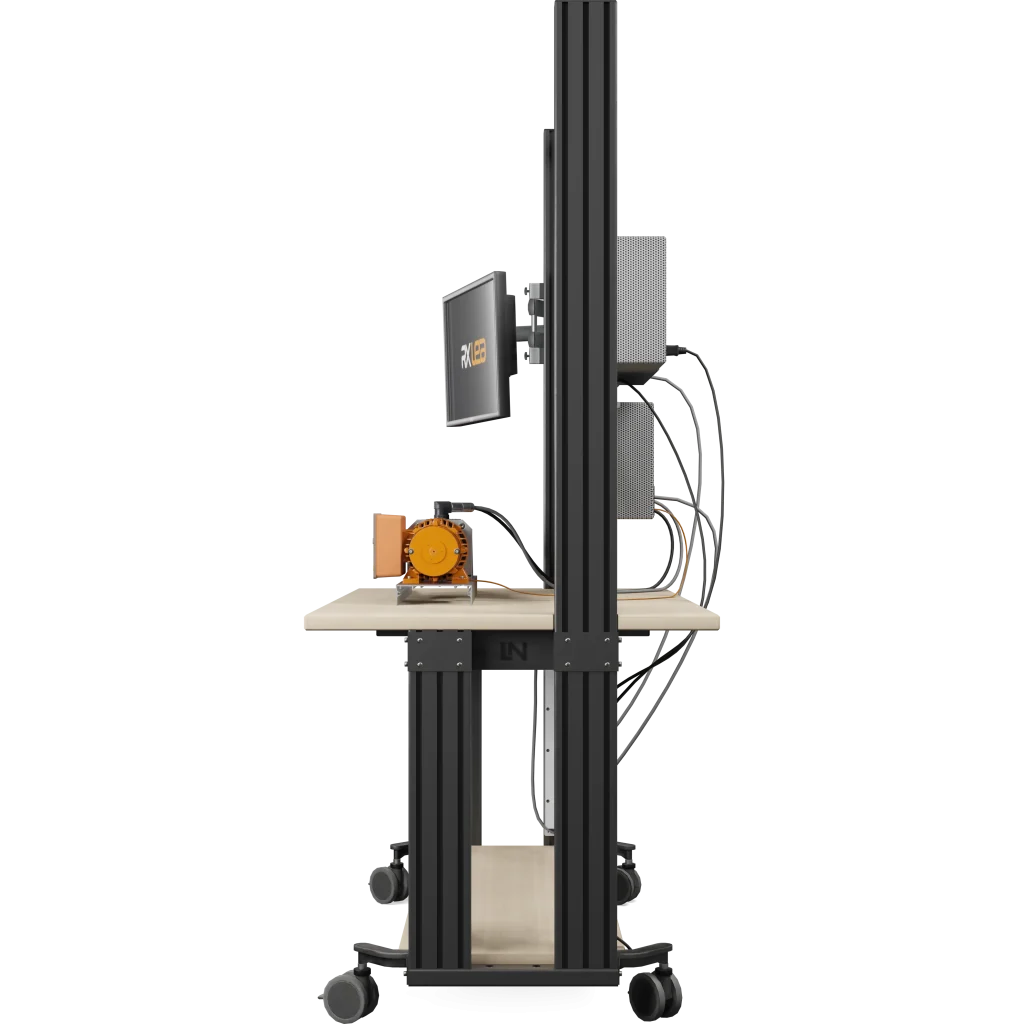

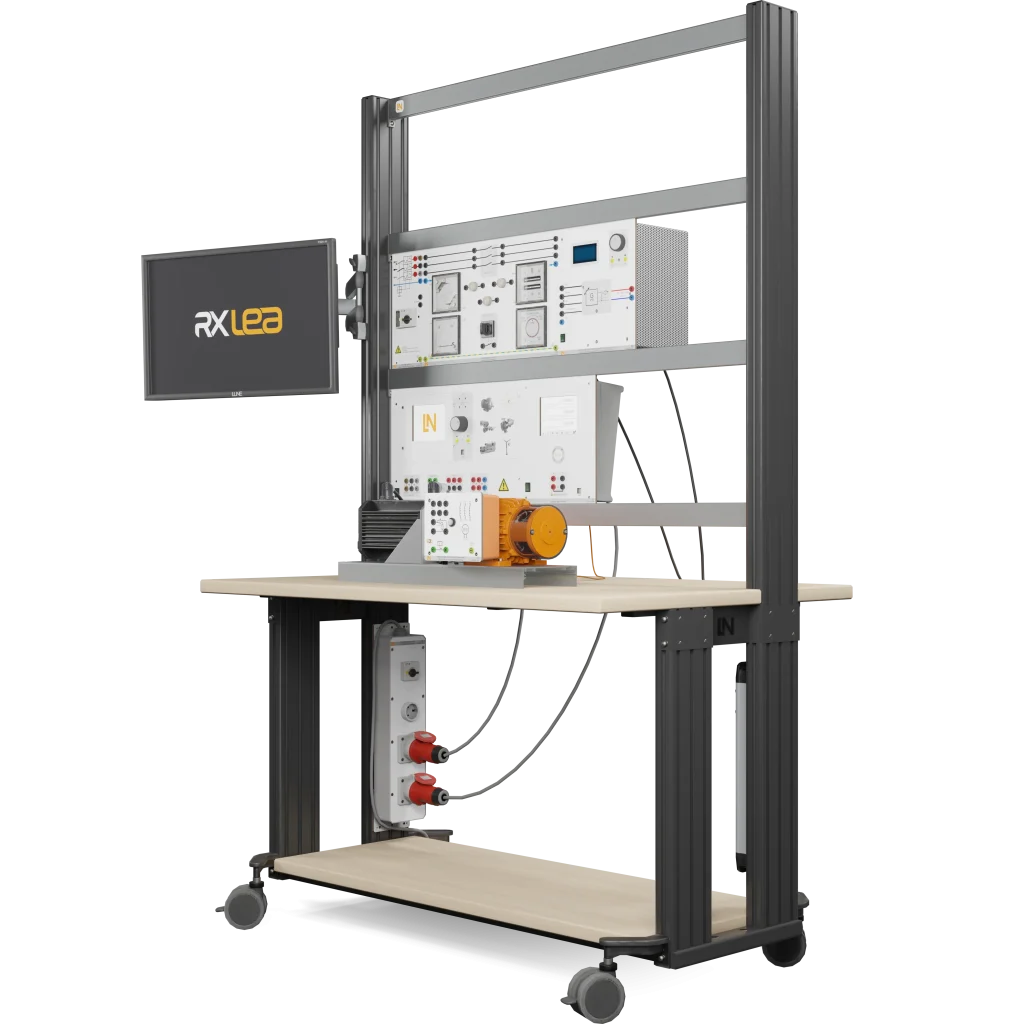

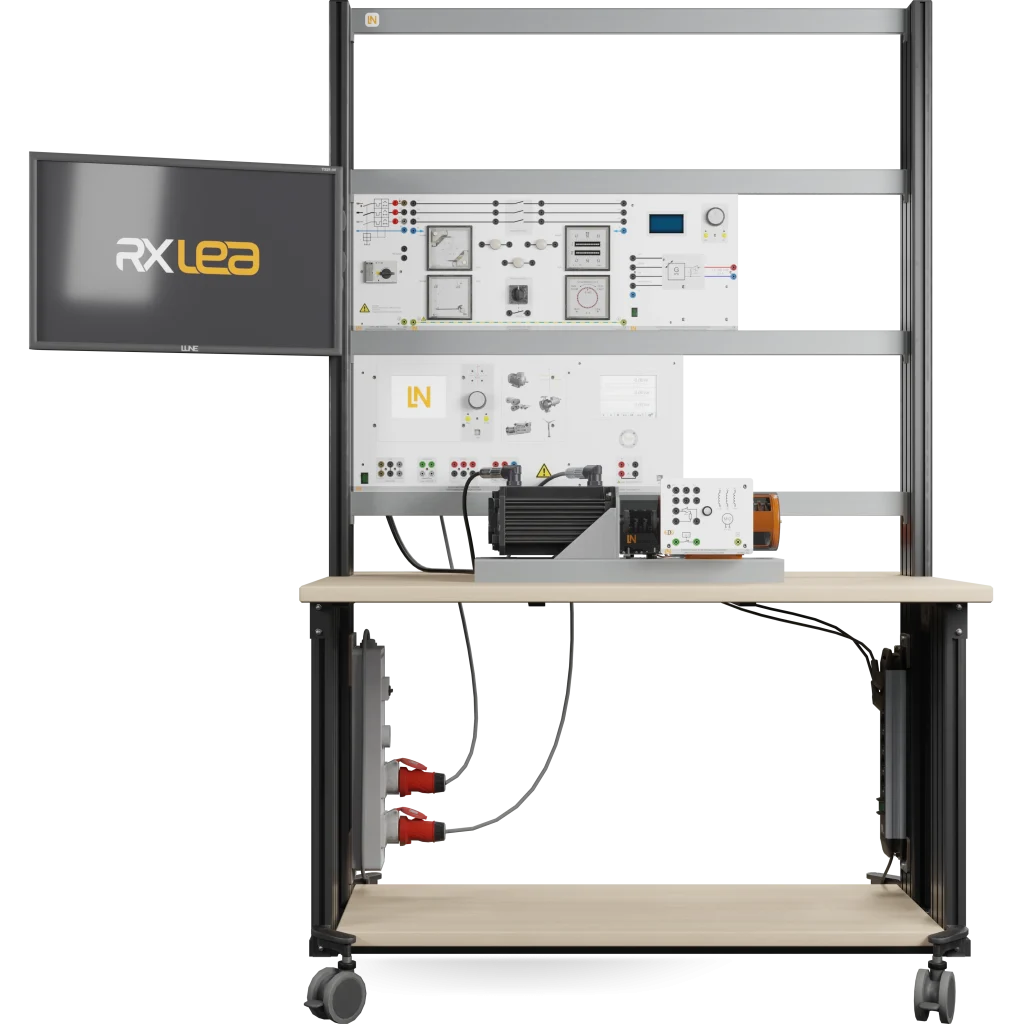

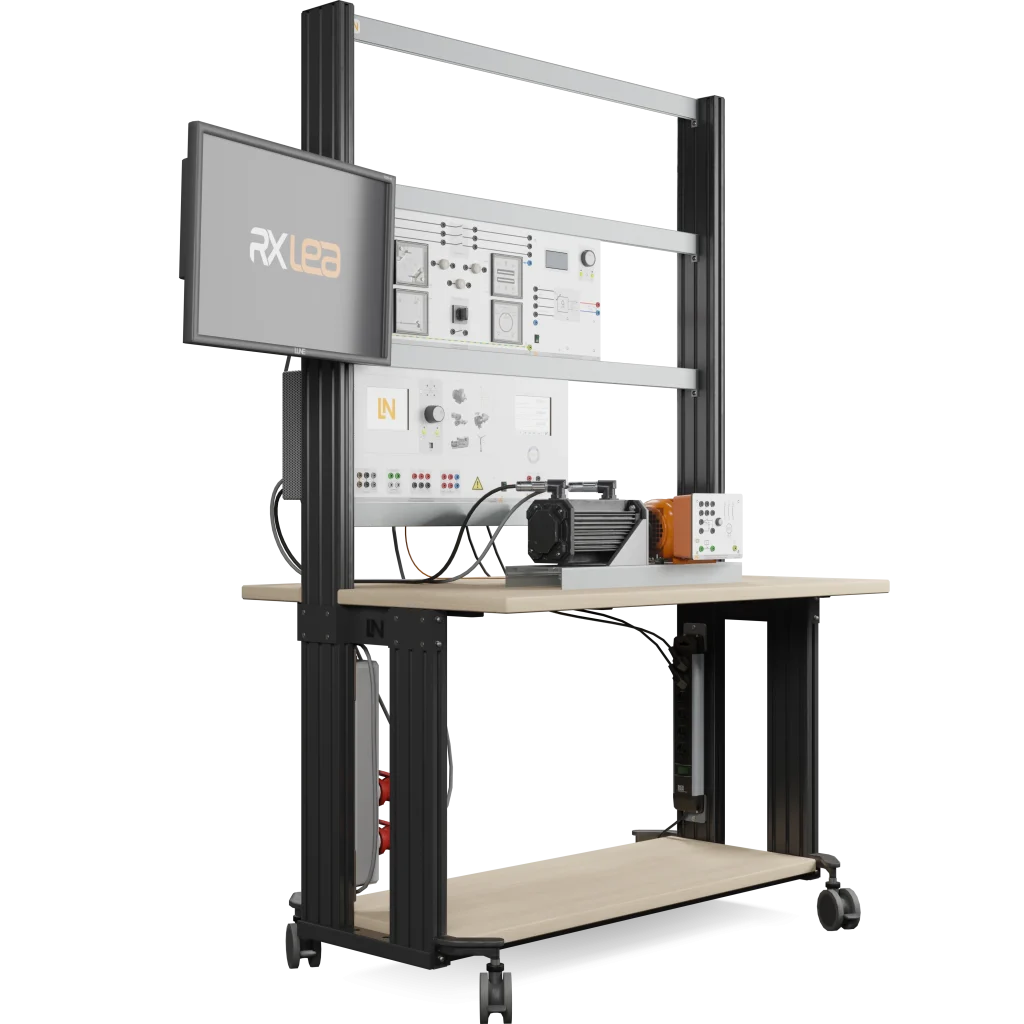

Das Trainingssystem bildet eine Generatoreinheit im Labormaßstab ab, mit einem Servo-Maschinenprüfsystem (Antriebsmaschine) und einer Drehstrom-Synchronmaschine (Generator). Die Synchronisiereinheit dient als voll instrumentierter Leitstand. So erleben Ihre Lernenden den realen Kraftwerks-Workflow.

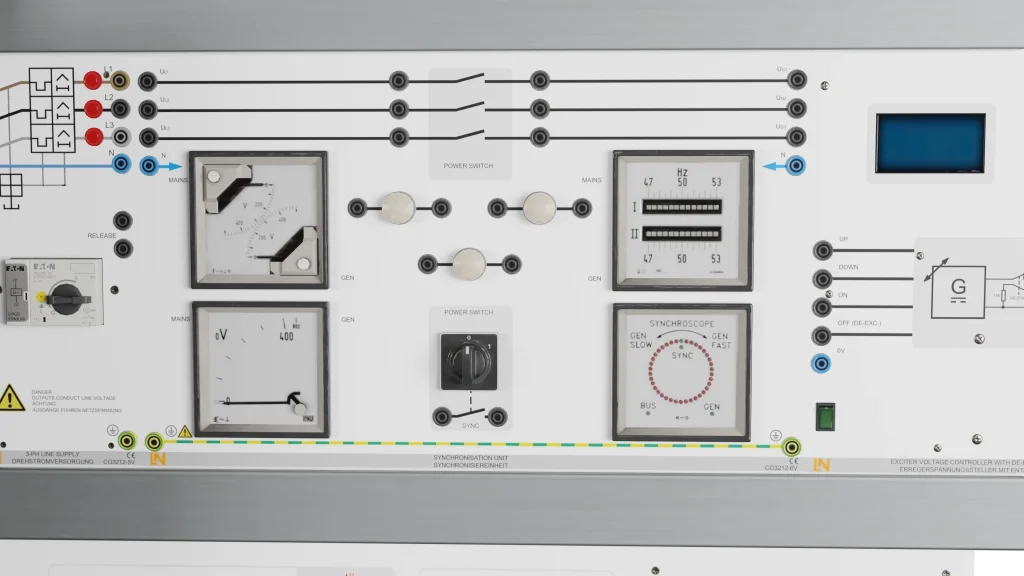

Das System integriert alle relevanten Mess-, Anzeige- und Schaltgeräte auf einem Panel. Sie bildet den Leitstand eines Kraftwerks nach. Lernende meistern mit Instrumenten wie 3-Lampen-Schaltung, Doppel-Spannungsmesser, Doppel-Frequenzmesser und Synchronoskop den komplexen Synchronisierprozess.

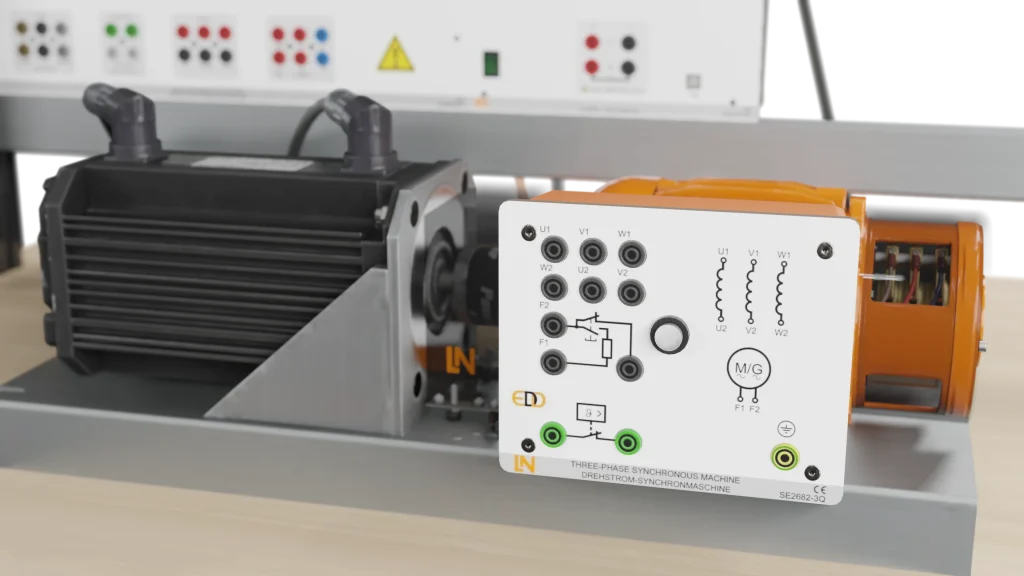

Die Drehstrom-Synchronmaschine, das Herzstück des Systems, repräsentiert einen realen Kraftwerksgenerator. Dieser industrietypische Vollpolläufer wandelt mechanische in elektrische Energie. Die separat zugängliche und steuerbare Erregerwicklung ermöglicht detaillierte Untersuchungen.
Das Servo-Maschinenprüfsystem dient als präzise steuerbare Antriebsmaschine (z. B. Wasserturbine). Lernende regeln hochpräzise die Generatordrehzahl zur exakten Netzfrequenzanpassung. Synchronisiert dient es als Drehmomentquelle zur Wirkleistungssteuerung. So entsteht ein tiefes Systemverständnis.
Lieferumfang: alles für das perfekte Lehr- und Lernerlebnis
Erregerspannungssteller mit Entregungsschalter
Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,
Kupplungsmanschette 0,3kW
Kupplungsabdeckung 0,3kW mit LED-Statusanzeige
Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,
Drehstromversorgung für elektrische Maschinen
Power-Multimeter
Sicherheitsmessleitungssatz 4mm (31 Stück)
Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II
Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II
Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II
Sicherheits Messleitungssatz mit Sicherheitssteckverbindern
Display zur Ausstattung Elektrische Maschinen
Synchronisiereinheit
Motorschutzschalter 3-polig 0,45 - 0,63A
Basisset EEM520PT-300W Netzsynchronisation
Interactive Lab Assistant: Synchronmaschinen, Synchronisation, Reluktanzmaschin
Basisset EEM520PT-300W Synchronmaschinen
