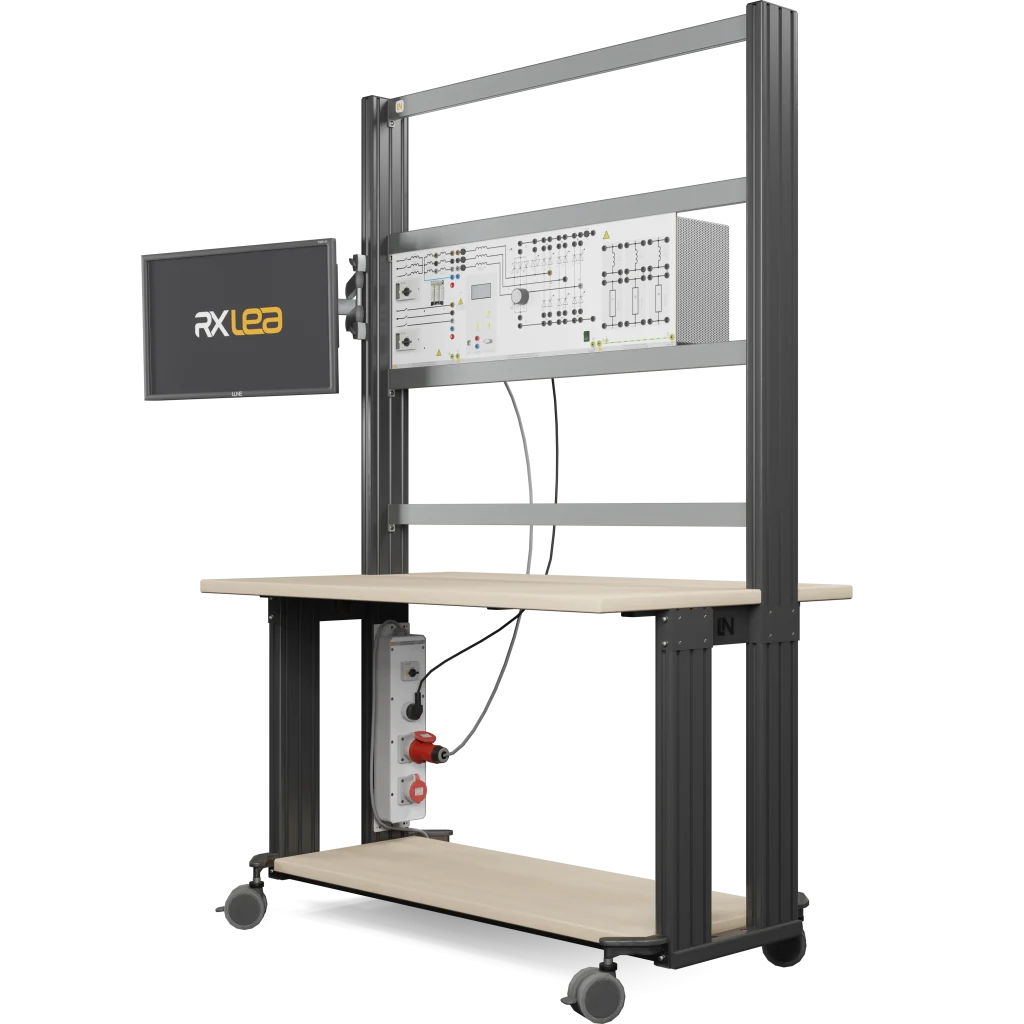

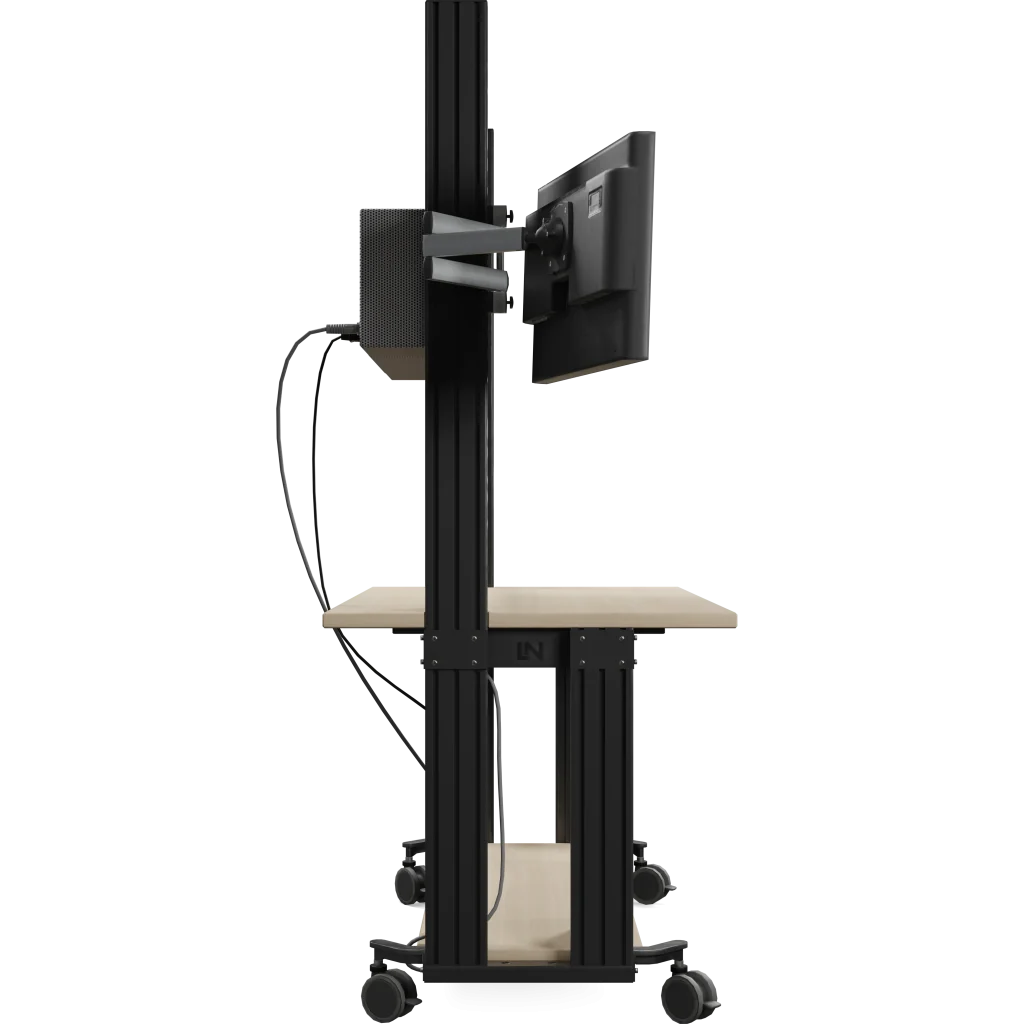

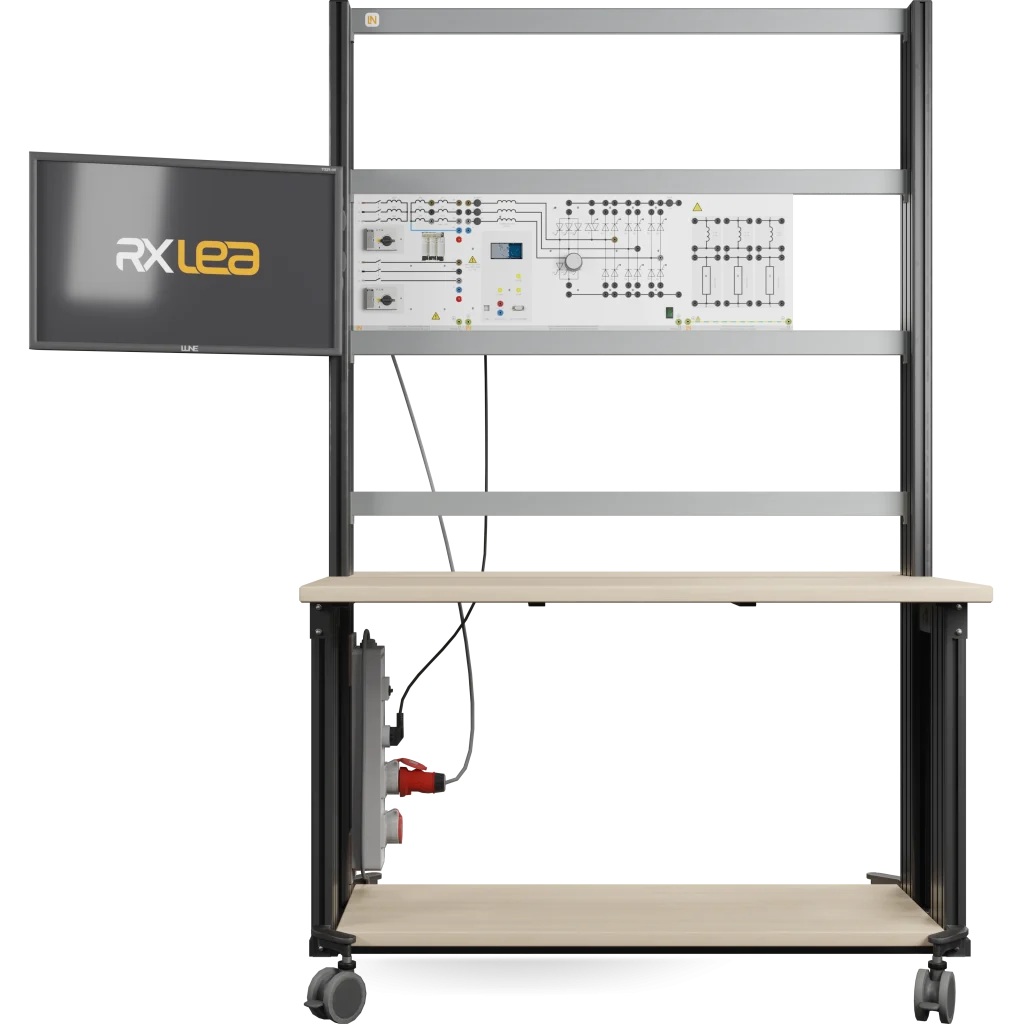

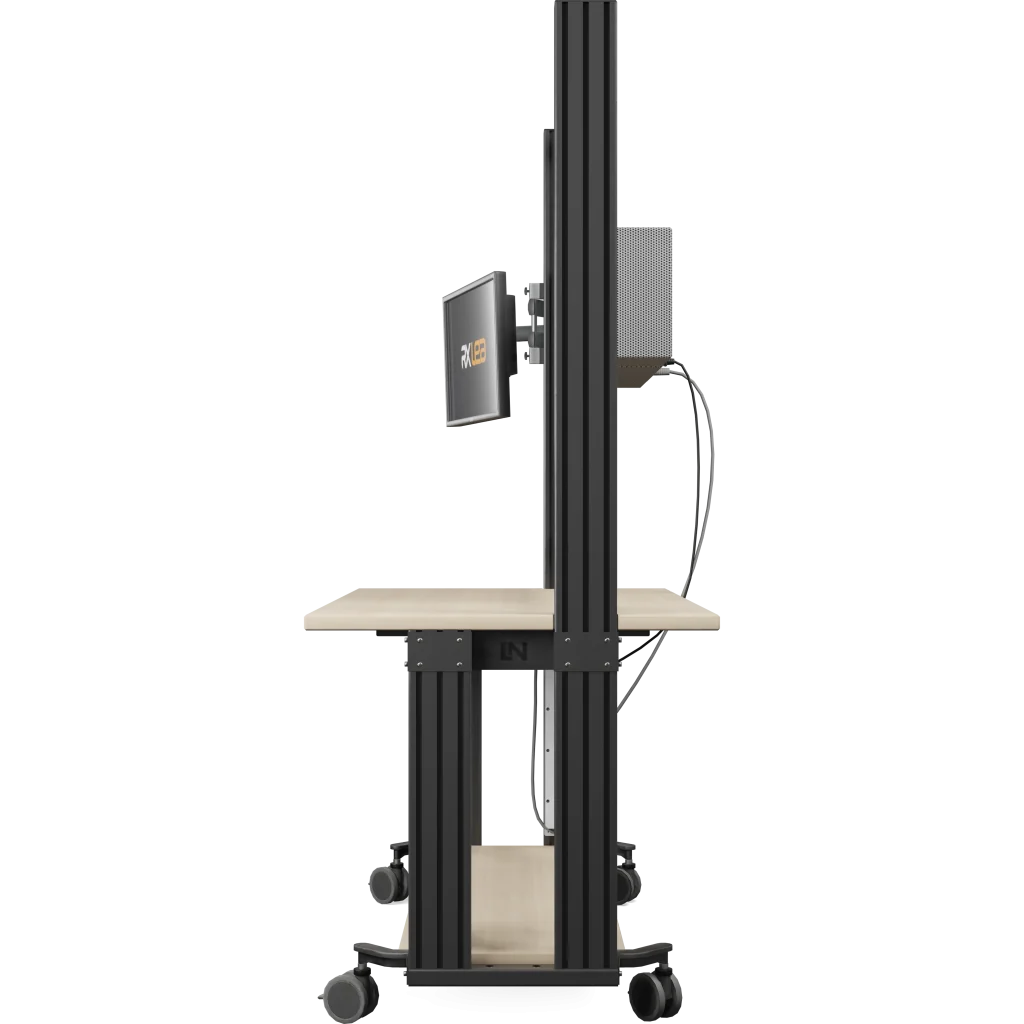

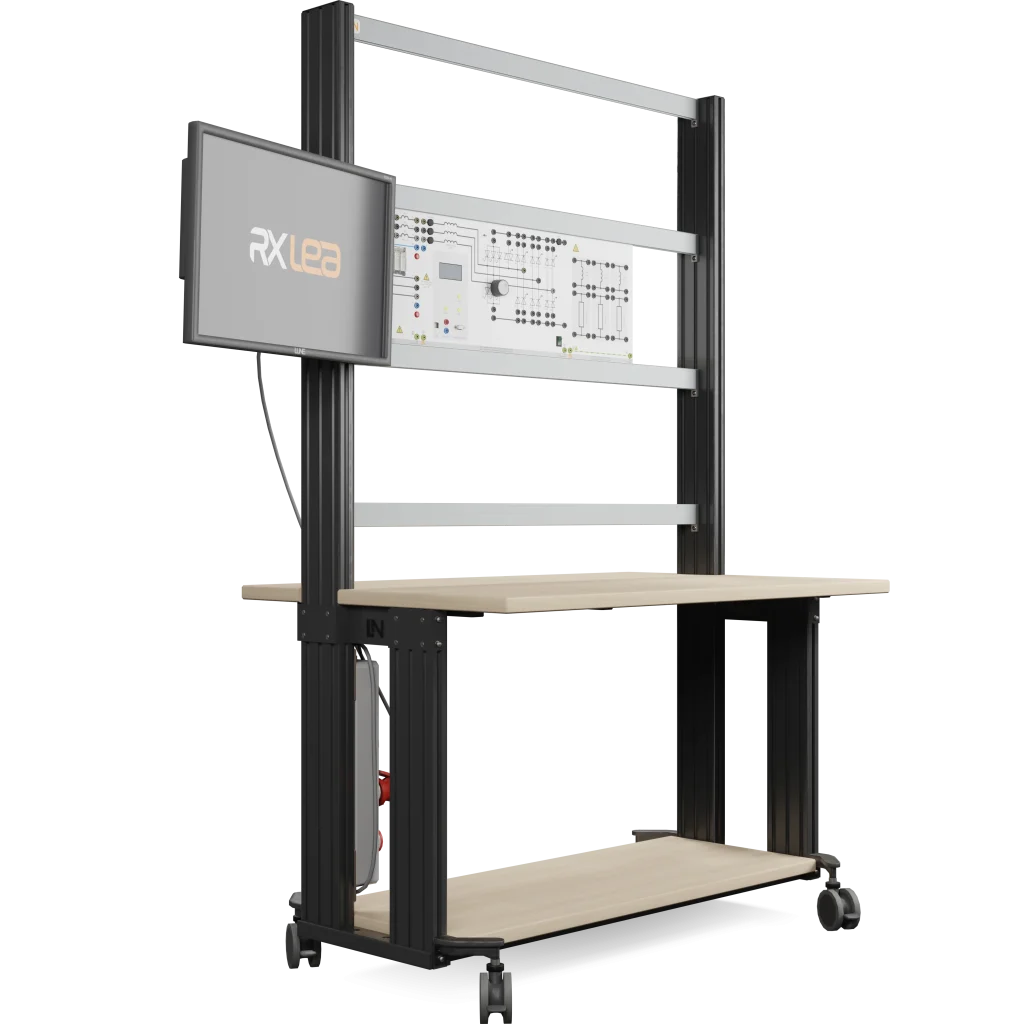

Das Trainingssystem EPE30PT-300W vermittelt ein umfassendes Verständnis netzgeführter Stromrichterschaltungen – die Grundlage für Gleichstromantriebe und Industrie. Mit der Hardware bauen Lernende gängige netzgeführte Schaltungen (M1, B2, B6) direkt auf. Integrierte Dioden- und Thyristor-Ventile ermöglichen schnellen Aufbau und Topologieverständnis, wodurch Rüstzeiten entfallen.
„Converter Control“ ermöglicht eine präzise Thyristor-Ansteuerung und exakte Zündwinkel-Einstellung (Alpha). Der FFT-Analysator erlaubt direkte Analyse des Strom-Oberschwingungsgehalts – Kernkompetenz moderner Leistungselektronik.
Das System deckt das gesamte Spektrum netzgeführter Stromrichtertechnik ab: Realisieren Sie Einpuls- (M1), Zweipuls- (B2), Sechspuls-Schaltungen (B6) sowie ein- und dreiphasige Wechselstromsteller (W1, W3). Die Analyse ungesteuerter, halbgesteuerter und vollgesteuerter Varianten sorgt für umfassendes Verständnis.

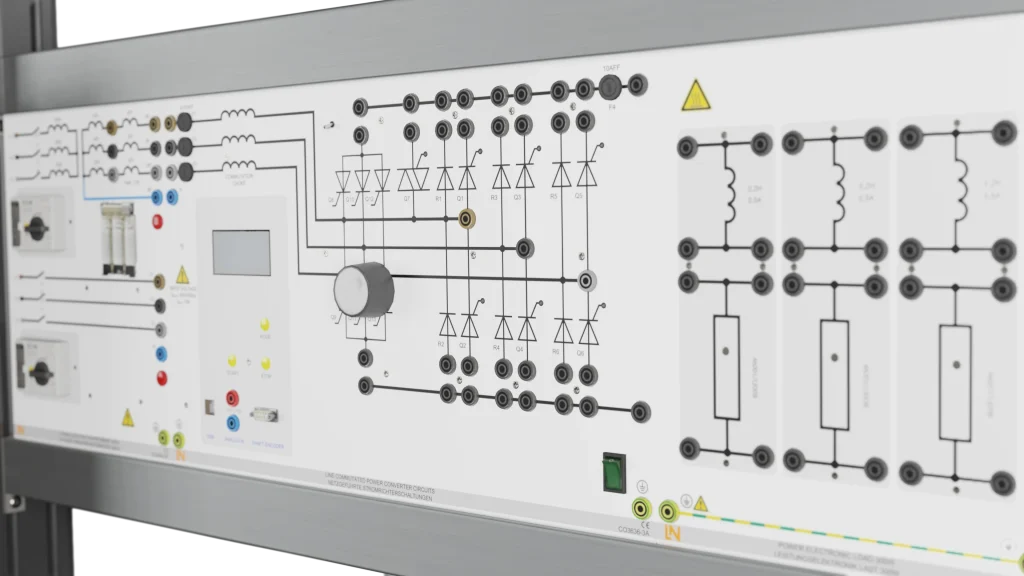

Das Kernstück integriert Leistungshalbleiter (12 Thyristoren, 6 Dioden, 1 Triac) samt DSP-basierter Ansteuer- und Messtechnik auf einem Board. Hohe Integration ermöglicht flexiblen Aufbau von über fünfzehn Stromrichterschaltungen ohne externe Verkabelung und fokussiert durch Software-Konfiguration das Topologieverständnis.
Die Stromrichter-Last simuliert industrielle Fälle mit getrennt schaltbaren R- und L-Anteilen. Dieser didaktisch wertvolle Aufbau verdeutlicht fundamentale Unterschiede im Verhalten: Bei R-Last wird die Phasenanschnittsteuerung analysiert; bei R-L-Last untersuchen Lernende praxisnahe Fälle (Motoren, Transformatoren), Induktivitätseffekte, Blindleistung und den „Lückbetrieb“.
Lernziele im Detail
Bereiten Sie Ihre Lernenden umfassend auf die Herausforderungen der modernen Leistungselektronik vor.
Dieses Trainingssystem ermöglicht es, fundierte Kenntnisse und praktische Fähigkeiten in zentralen
Bereichen der Stromrichtertechnik zu erwerben. Sie sichern damit eine praxisnahe und zukunftsorientierte
Qualifizierung.
Features & Anwendung
Lieferumfang: alles für das perfekte Lehr- und Lernerlebnis
