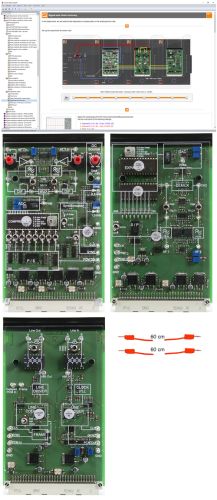

Lieferumfang: 1 Experimentierkarte PAM- / PCM-Modulator 1 Experimentierkarte PAM- / PCM-Demodulator 1 Experimentierkarte AMI- / HDB3 Kodierer / Dekodierer 2 Messleitungen 2mm, 60cm, rot Aufbewahrungskoffer Labsoft-Browser und Kurssoftware Lerninhalte: Kennenlernen der Funktionsweise von PAM/PCM/Delta-Modulation, PAM/PCM/Delta-Demodulation und Zeitmultiplexverfahren Kennen des Austasttheorems nach Shannon Signalverlaufsmessungen von PAM-modulierten Signalen Optimales Filtern, Antialiasing Nennen der Vor- und Nachteile der digitalen Übertragung Kennenlernen des Prinzips der Quantisierung von analogen Signalen Bildung paralleler und serieller Codes Kompandierungsverfahren nach A-Law und µ-Law Messtechnische Bestimmung des Quantisierungsintervalls bei PCM-Übertragung Signalverlaufsmessung von PCM kodierten Signalen Aufnahme der logarithmischen Übertragungskennlinien mit Kompandierung nach a- bzw µ-law (13 bzw. 15 Segmente) Signalverlaufsmessung eines PCM-Zeitmultiplexsignals Kennenlernen der wichtigsten Eigenschaften von Leitungscodes Kennenlernen von pseudoternären Codes: AMI, HDB3 und modifizierter AMI Signalverlaufsmessungen von leitungskodierten Signalen: AMI, HDB3 und modifizierter AMI Übertragung der Information gemeinsam mit Takt und Synchroninformation über eine Leitung Taktrückgewinnung und Phasenjitter Kennenlernen des Datenrahmenformats Schicht 1 im ISDN (Integrated Services Digital Network) Schicht 1 des ISDN, Untersuchung des Datenrahmens und der Bits auf ihre Stellung und Funktion Untersuchung einer 2 kanaligen Übertragung mit Steuerkanal und einer Datenübertragungsrate von 64 k Bit je Kanal Kursdauer: ca. 4 h
