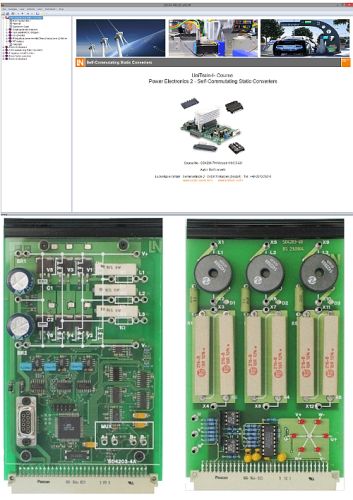

Lieferumfang: 1 Experimentierkarte Selbstgeführte Stromrichter, Mikrokontroller gesteuerte PWM mit 6 MOSFET Transistoren und Spannungszwischenkreis bis 40 V, Ausgangsstrom bis 1A, Softwaregesteuerter Multiplexer zur gleichzeitigen Messung von mehreren Spannungen und Strömen, Visualisierung der Schaltzustände der MOSFET mittels LED 1 Experimentierkarte mit dreiphasiger ohmsch, ohmsch-induktiver Last und Visualisierung der Lastströme sowie des Drehfeldvektors Aufbewahrungskoffer Labsoft-Browser und Kurssoftware Lerninhalte: Kennenlernen des Prinzips der PWM zur Erzeugung variabler Gleichspannung Untersuchung des Lastverhaltens bei Ein- und Vierquadrantenbetrieb Aufnahme der Steuer- und Betriebskennlinien bei Ein- und Vierquadrantenbetrieb Kennenlernen des Prinzips der PWM zur Erzeugung von variabler Wechselspannung Signalverlaufsmessungen von Wechselstromrichtern bei Amplituden- und Signalmodulation Kennenlernen von Aufbau und Funktionsweise von Drehstrom-Wechselrichtern Kennenlernen der Prinzipien Blockkommutierung, Sinus-, Super-Sinus- und Raumzeigermodulation zur Erzeugung von Drehstrom-Wechselspannungen Messtechnische Analyse der verschiedenen Modulationsverfahren anhand von Signalverlaufsmessungen Bestimmung des Aussteuerungsgrad für verschiedene Modulationsverfahren Messtechnische Untersuchung des Einflusses der Schaltfrequenz Vergleich der verschiedenen Modulationsverfahren mittels Oberwellen-Analyse (FFT) Kursdauer: ca. 5 h Zusätzliche virtuelle Instrumente in LabSoft für Kurse Leistungselektronik 1: Netzgeführte Stromrichter Erweitertes 2-Kanal-Oszilloskop mit erweitertem Messbereich und Auswertefunktion Spektrum-Analysator 3-D-Anzeige für Leistungswürfel Schreiber für Zeitliniendiagramme Steuerkennlinien-Schreiber Umrichter Zusätzlich virtuelle Instrumente in LabSoft für Kurs Leistungselektronik 2: Selbstgeführte Stromrichter Erweitertes 2-Kanal-Oszilloskop mit erweitertem Messbereich und Auswertefunktion Spektrum-Analysator 3-D-Anzeige für Leistungswürfel Schreiber für Zeitliniendiagramme PWM-Steuerung Steuerkennlinien-Schreiber Raumzeigersteuerungen Zusätzlich virtuelle Instrumente in LabSoft für Kurs Leistungselektronik 3: Frequenzumrichter Antriebe Erweitertes 2-Kanal-Oszilloskop mit erweitertem Messbereich und Auswertefunktion Frequenzumrichter Netzanalysator Zusätzliche virtuelle Instrumente in LabSoft für Kurse Leistungselektronik 4: Aktive Leistungsfaktorkorrektur Erweitertes 2-Kanal-Oszilloskop mit erweitertem Messbereich und Auswertefunktion Spektrum-Analysator 3-D-Anzeige für Leistungswürfel Schreiber für Zeitliniendiagramme
