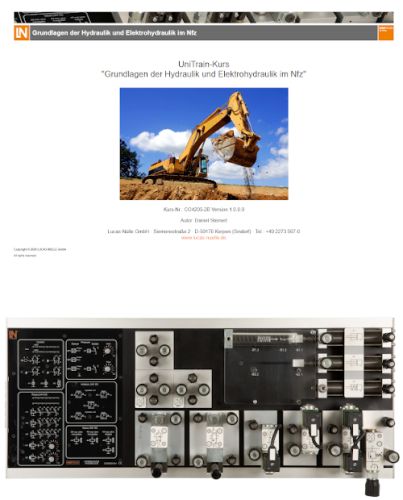

Durch die zunehmende Komplexität moderner Nutzfahrzeuge wird auch der Anspruch an die im Fahrzeug verwendete Hydraulik immer höher. Die steigenden Anforderungen sowohl an Sicherheits- und Komfortsysteme als auch an eine Verbesserung der Energieeffizienz haben zu starken Weiterentwicklungen hydraulischer Anwendungen geführt. Solche modernen und sich ständig in der Entwicklung befindlichen Systeme sind heutzutage eng mit der Steuer- und Regelungstechnik verbunden. Diese Vielzahl an Funktionen verlangt von Servicewerkstattpersonal ein fundiertes und breites Wissen über die Grundlagen und die verschiedenen Anwendungen der Hydraulik. Daher hat die Firma Lucas-Nülle ein Trainingssystem entwickelt, welches ein praxisnahes Lernen ermöglicht und Ihnen die geforderten Grundlagen einfach und verständlich vermittelt. Der Kurs vermittelt das grundlegende Wissen zur Hydraulik. Anhand vieler erprobter Experimente werden die Funktionsweise und der Aufbau von hydraulischen Steuerungen anschaulich dargestellt. Die Versuchshardware: Das Board zum Kurs besteht aus den folgenden Komponenten: 2x doppeltwirkender Zylinder mit Wegaufnahme und Endlageninitiatoren 2x Drosselrückschlagventile 1x 4/3 Wegeventil mechanisch betätigt 1x 4/2 Wegeventil mechanisch betätigt 1x 4/2 Wegeventil elektrisch betätigt 1x 4/3 Wegeventil elektrisch betätigt 1x 2/2 Wegeventil elektrisch betätigt 3x Drucksensor 2x Druckwächter 1x Zeitrelais, einstellbar anzugverzögert 1x Zeitrelais, einstellbar abfallverzögert 2x Wegaufnehmer für doppeltwirkende Zylinder Relais sowie Bedien- und Beobachtungselemente zum Aufbau Verbindungsprogrammierte Steuerungen Virtuelle Relais sowie Bedien- und Beobachtungselemente zum Aufbau Programmierbarer Steuerungen innerhalb der Kurssoftware Integrierter Mikrocontroller für Mess- und Steuerungsaufgaben Lerninhalte: Durch die Synergie zwischen Trainingssystem und Labsoft-Kurs können die folgenden Lerninhalte bzw. das Verständnis für die Systeme vermittelt werden: Grundlagen der Hydraulik/Elektrohydraulik mit Bezug auf praktische Anwendungsfälle in der Nutzfahrzeugtechnik Hydraulische und elektrische Schaltpläne Einfach- und doppeltwirkende Zylinder Ausfahren von Zylindern mittels Handhebelventilen Ausfahren von Zylindern mittels Taster und elektrischen Wegeventilen Einfluss von Systemdrücken auf Zylinder messen Grenztaster als Öffner Paralleles Betreiben von zwei Zylindern mit zwei Wegeventilen (mechanisch und elektrisch) Betreiben von zwei Zylindern über ein Wegeventil (mechanisch und elektrisch) Druckabhängige Steuerung Regelungsschaltung mithilfe von Drucksensoren erstellen Anleitung elektrische und hydraulische Schaltpläne zu lesen und selbst zu erstellen Programmieren von elektrischen Schaltplänen mit Stromlaufplaneditor Messen von Druck mittels Druckanzeige in Labsoft Aufzeichnung von Zylinderbewegungen zusammen mit Drücken in Labsoft Aufnahme von Weg-/Zeitdiagrammen Funktionsstörungen an Hydrauliksystemen diagnostizieren und beheben Häufig in der Praxis auftretende Fehler und Ursachen an Versuchsbeispielen kennen lernen Kursdauer: ca. 16 h UniTrain-Kurse Kfz-Technik vermitteln vielfältige Themen im Bereich der Kfz-Elektrik und -Elektronik. Komplexe Zusammenhänge werden auf schülergerechtem Niveau mit zahlreichen Bildern und Animationen illustriert. In Abhängigkeit der Ausstattung wird der Lerner immer wieder dazu animiert, das erlernte Wissen anhand von Experimenten an der Hardware praxisorientiert anzuwenden. Dabei stehen ggf. zusätzliche virtuelle Instrumente zur Verfügung (ebenfalls ausstattungsabhängig).
