LN-AU-010029
KNX-Anwendungen meistern: Klima, Sicherheit und Visualisierung
Planung, Programmierung und Inbetriebnahme komplexer KNX-Projekte: Bereiten Sie Lernende optimal auf die Herausforderungen von Smart Home und der Gebäudeautomation vor.

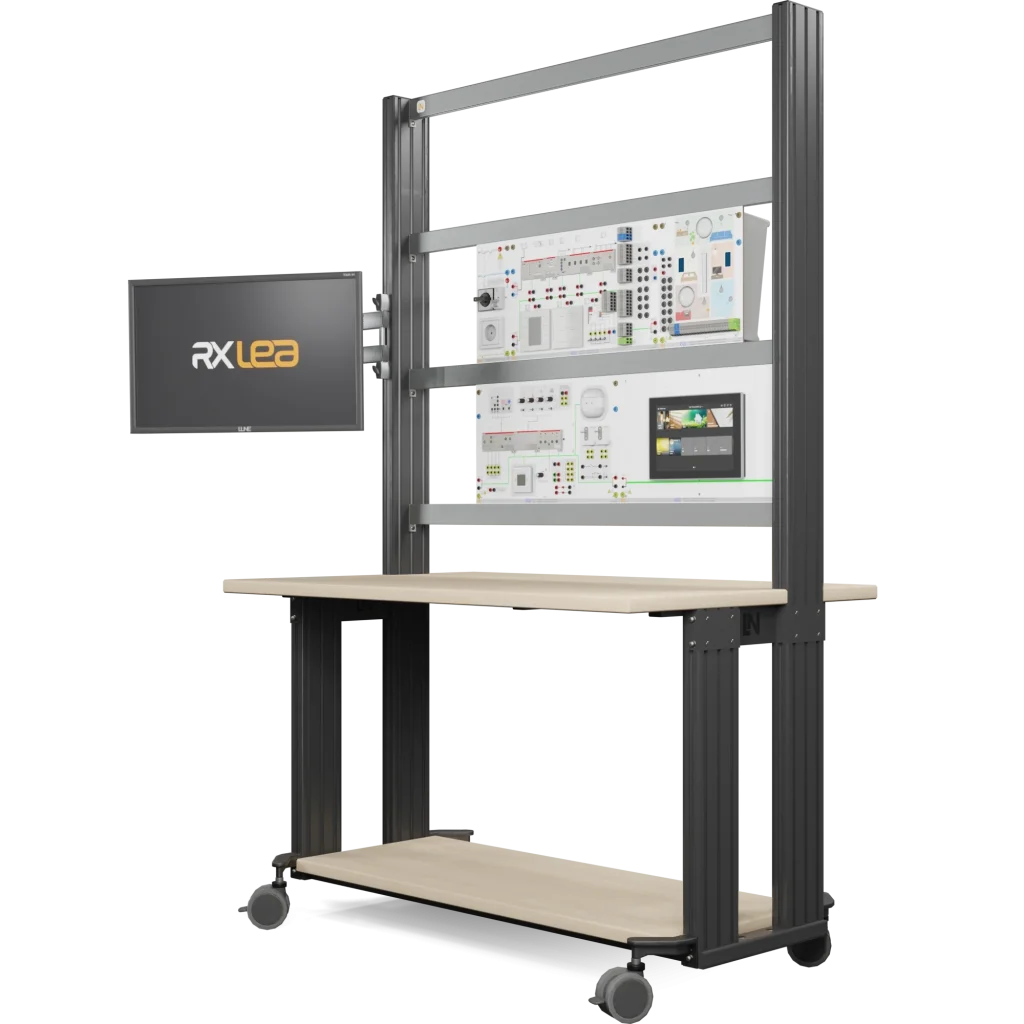

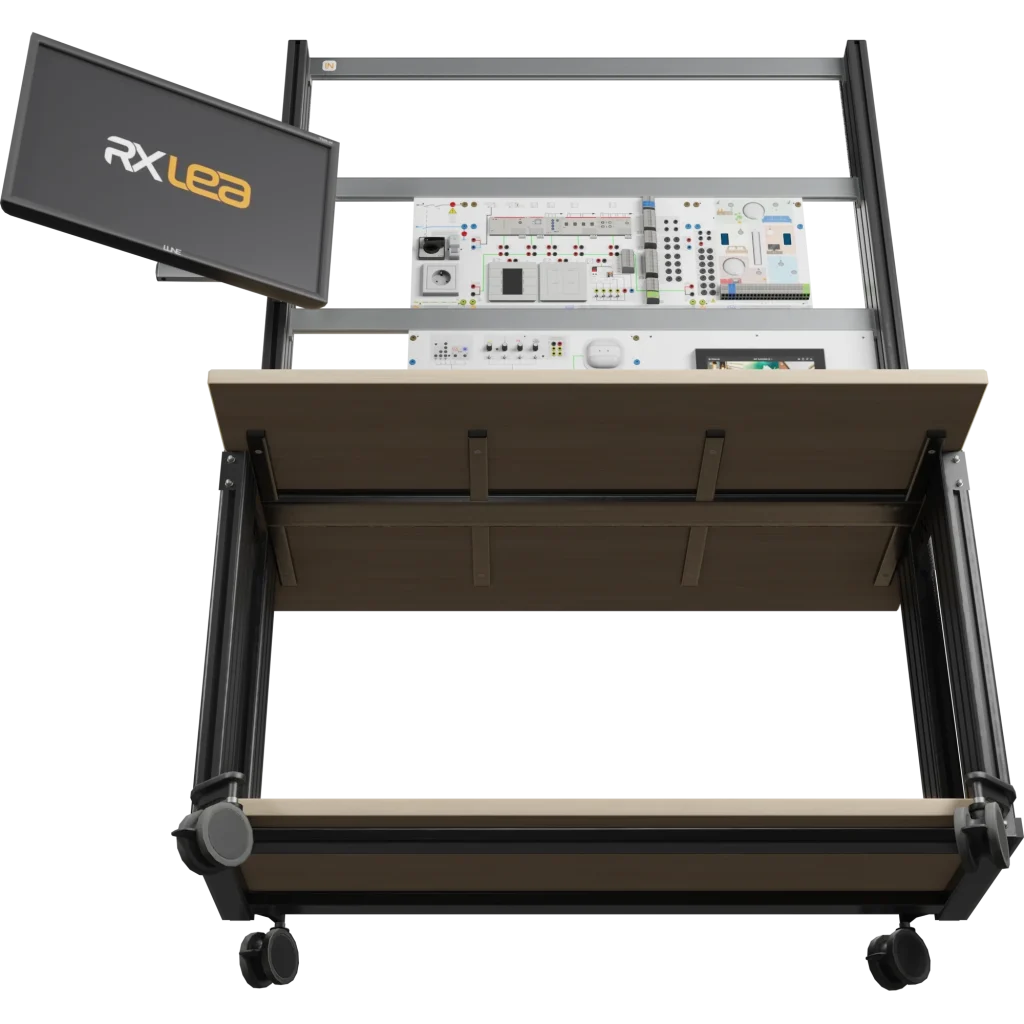

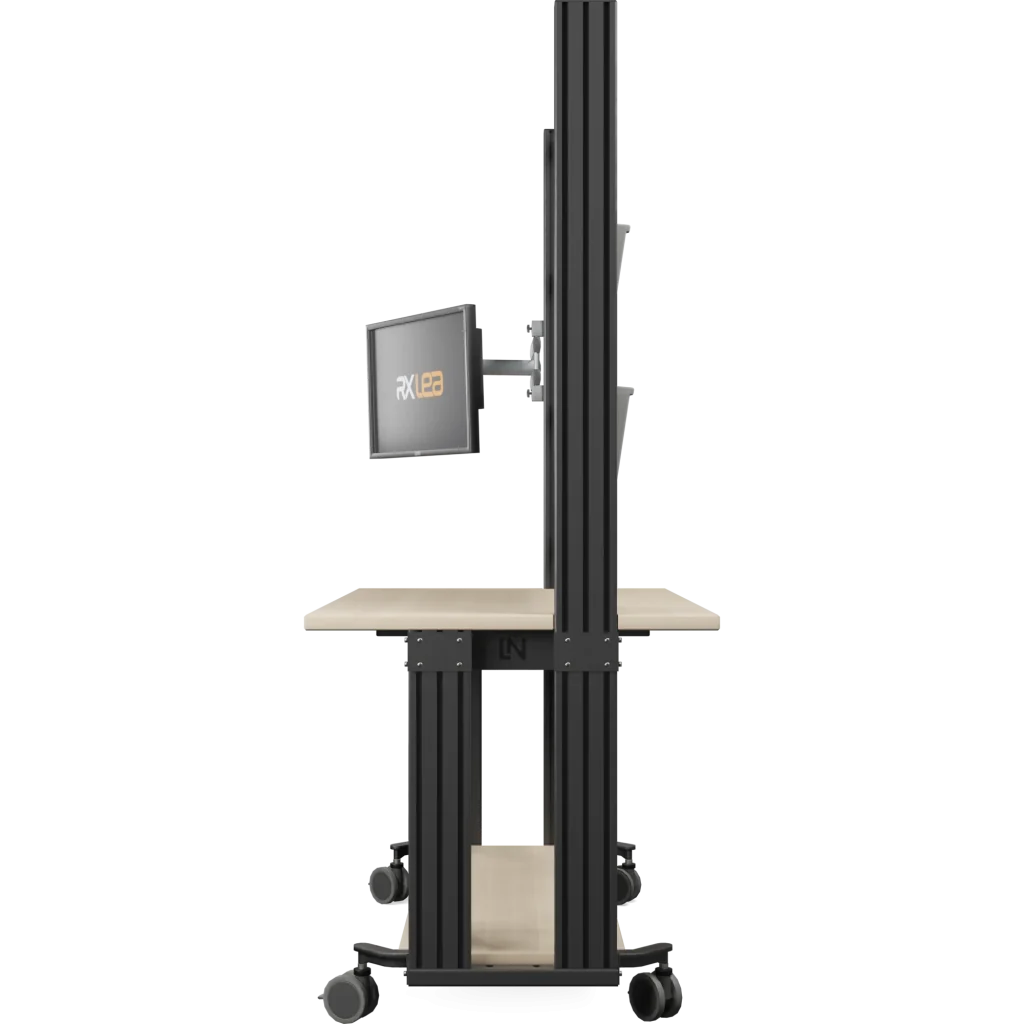

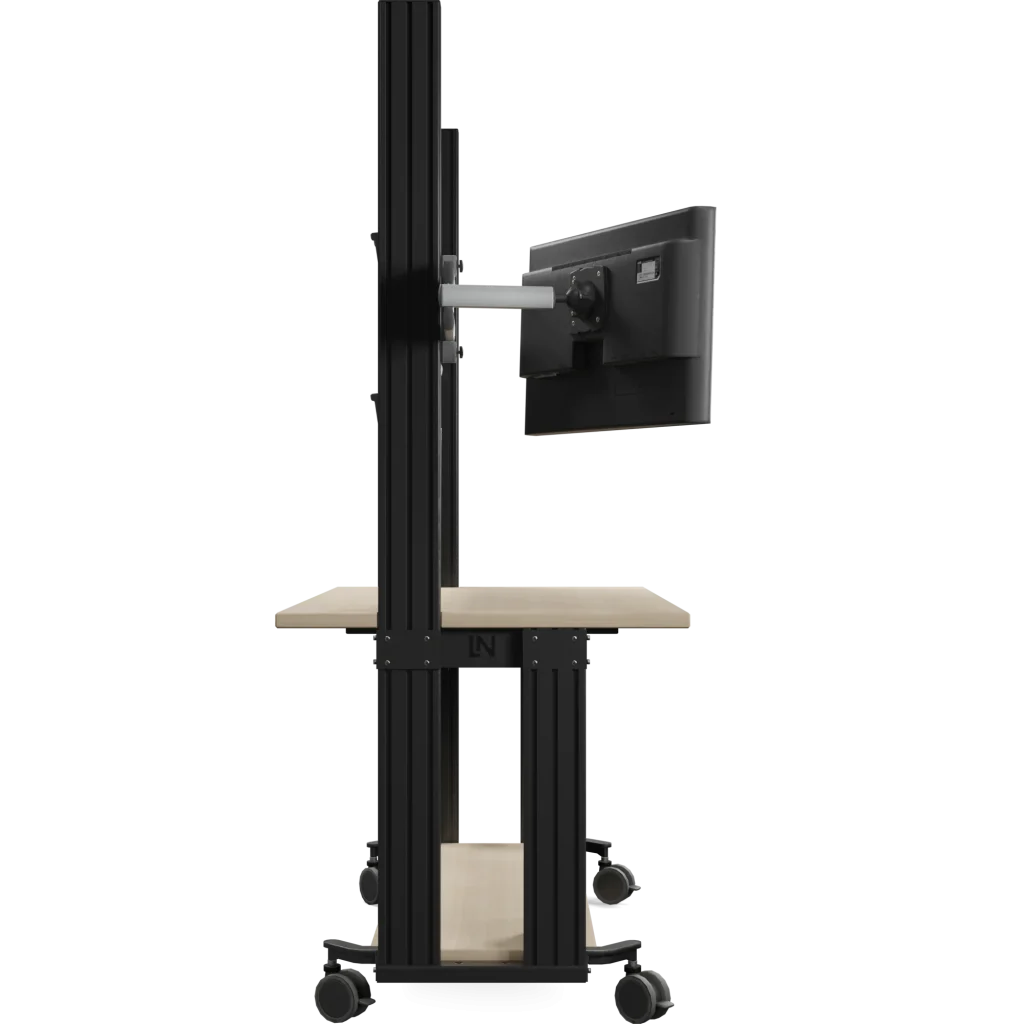

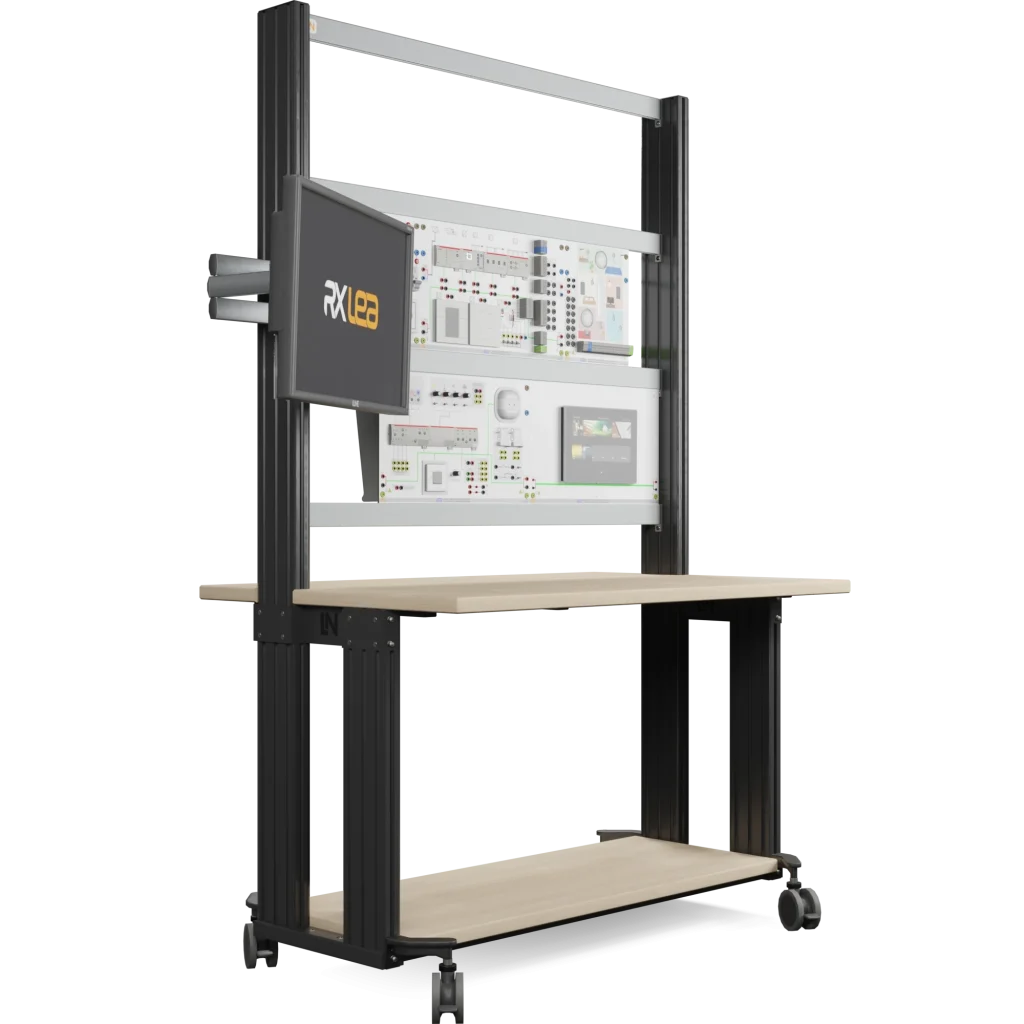

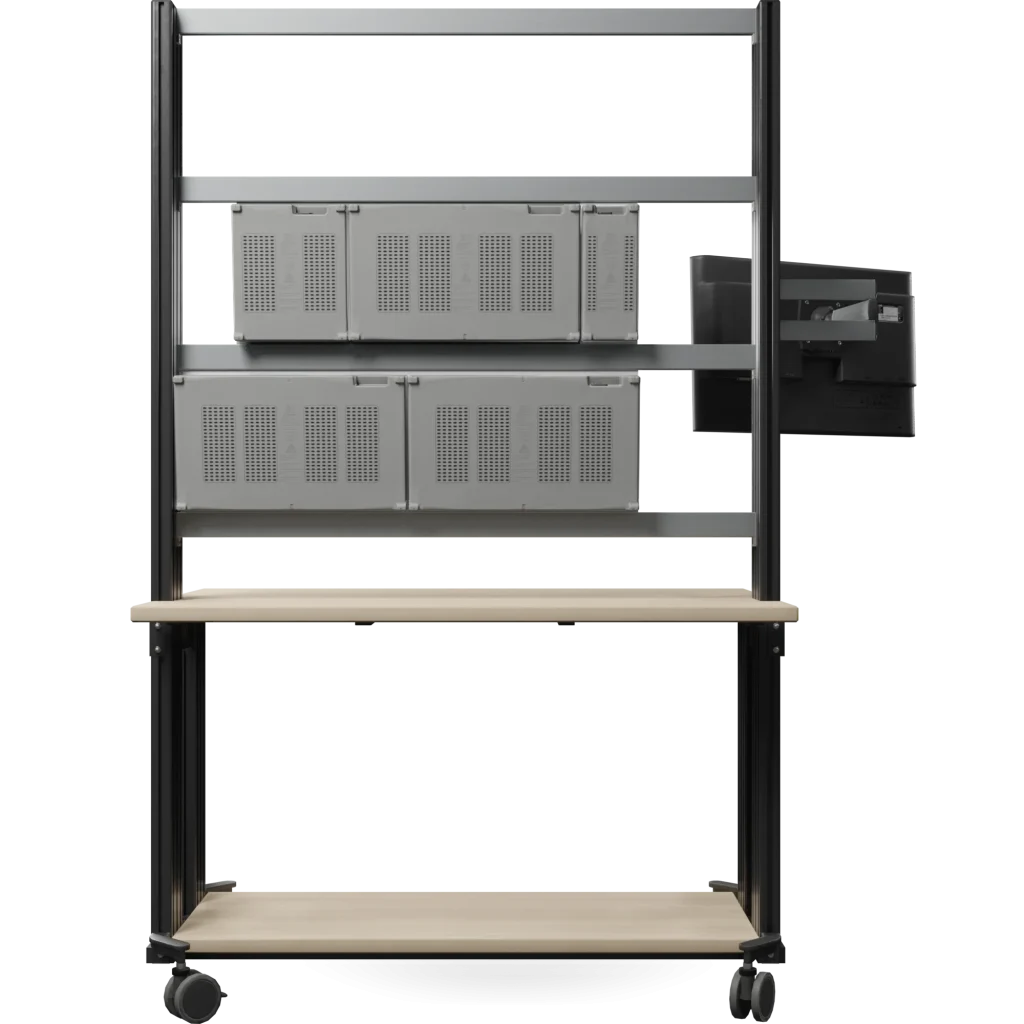

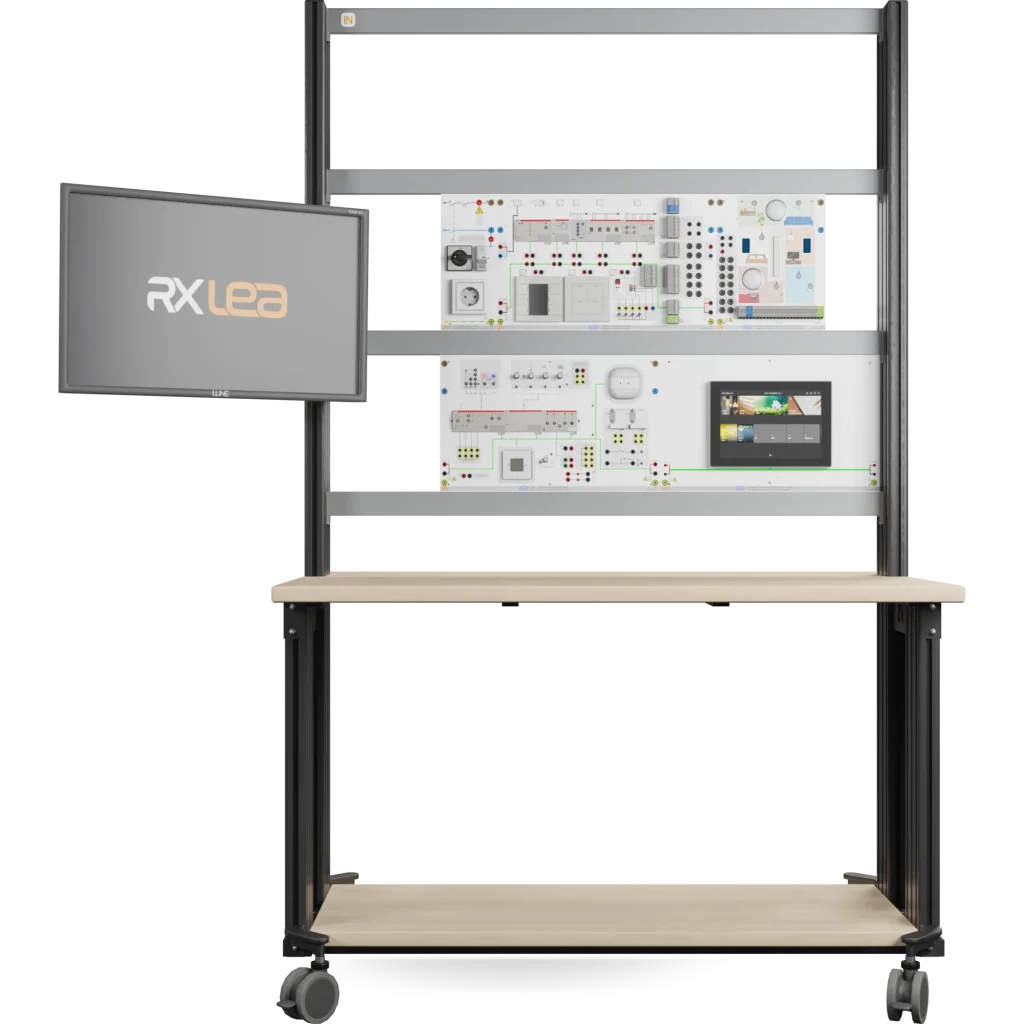

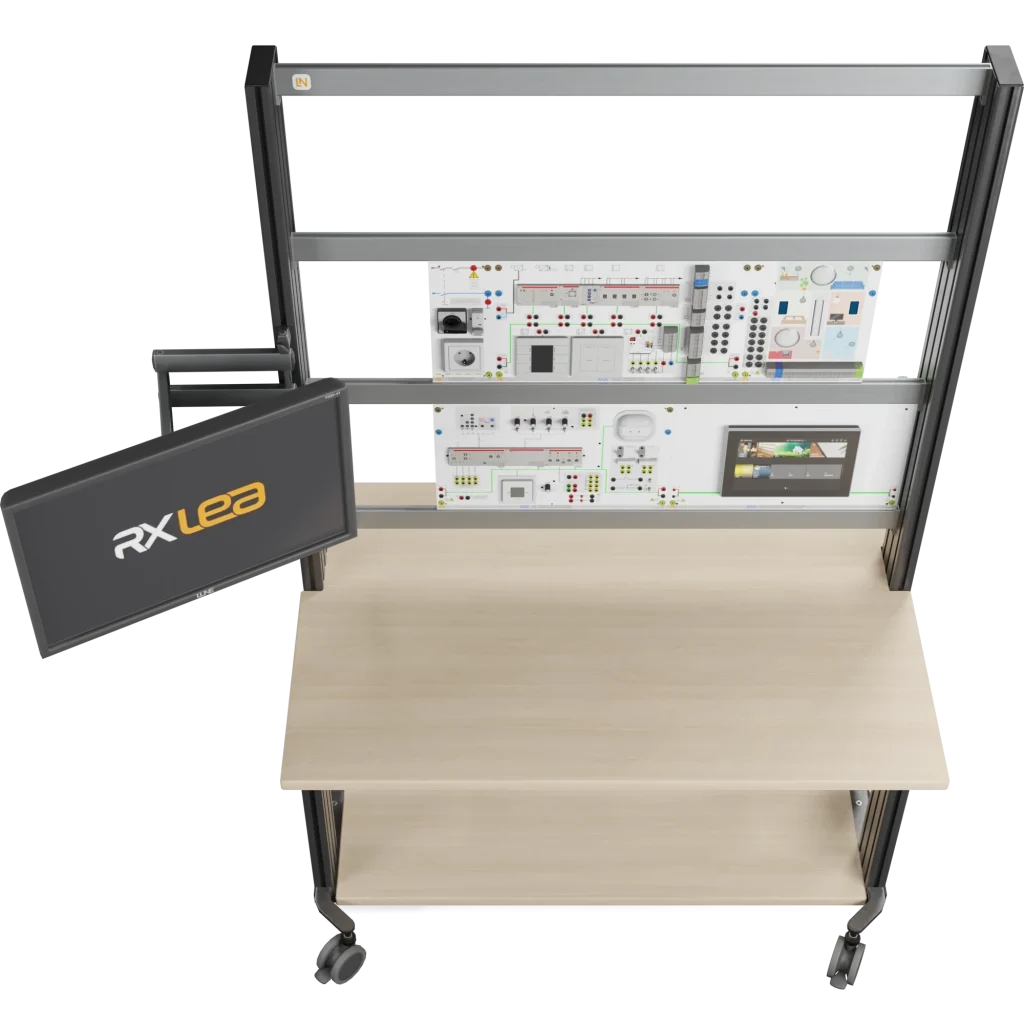

Dieses Trainingssystem bietet eine vollständige Fachpraxis-Ausstattung für die Planung, Programmierung und Inbetriebnahme von KNX-Anwendungsprojekten. Konzentrieren Sie sich auf Klima, Sicherheit und Visualisierung und bereiten Sie Ihre Lernenden optimal auf die Anforderungen der modernen Gebäudesystemtechnik vor.

Ihre Lernenden erfahren, wie sie sämtliche Gebäudefunktionen zentral auf einem Touchpanel visualisieren. Dies schafft eine intuitive Schnittstelle zwischen Mensch und Technik und verwandelt komplexe Systeme in eine übersichtliche Gesamtlösung.

Mit der Integration einer Wetterstation reagiert ein Gebäude autonom auf Umwelteinflüsse. Optimieren Sie die Beschattung je nach Sonnenstand für mehr Energieeffizienz und fahren Sie diese bei Sturm automatisch ein.

Die intelligente Steuerung von Beleuchtung und Klima über Präsenzmelder ist eine Kernfunktion für die Energieeffizienz. So stellen Ihre Lernenden sicher, dass Ressourcen nur bei tatsächlicher Raumnutzung verbraucht werden.

Integrieren Sie Sicherheitstechnik wie Fensterkontakte und Alarmfunktionen nahtlos in das KNX-System. Erreichen Sie eine umfassende Überwachung und schützen Sie Gebäude nicht nur durch Meldungen, sondern auch durch die aktive Einbindung anderer Gewerke im Alarmfall.

Nutzen Sie Logikfunktionen, um Zustände und Sensorinformationen zu verknüpfen. Entfalten Sie das volle Potenzial der Gebäudeautomation und ermöglichen Sie intelligente, bedingungsabhängige Abläufe, die Komfort und Effizienz steigern.

Diese Lösung entlastet Sie als Ausbilder durch fertige Lerninhalte und robuste Komponenten. Die einfache Bedienung und schnelle Rüstzeiten ermöglichen es Ihnen, sich auf das Wesentliche zu konzentrieren: den Lernerfolg Ihrer Teilnehmenden.

PimCore Daten abrufen!
Lernziele
Features
Downloads

Lernziele im Detail

Sprungantworten und Systemanalyse

Untersuchung des Systemverhaltens durch experimentelle Daten und Diagramme.

Stromlaufpläne lesen und anwenden

Lernende lesen, verstehen und setzen komplexe Schaltpläne für Steuer- und Laststromkreise in eine
funktionierende Hardware-Schaltung um.

Systematische Fehlersuche durchführen

Lernende identifizieren anhand eines Stromlaufplans durch logisches Vorgehen und gezielte Messungen
Fehler in Schützsteuerungen schnell und effizient.

Schwingungsdaten erfassen und analysieren

Lernende montieren Schwingungssensoren korrekt. Sie parametrieren die Diagnose-Software (VES004) und zeichnen Schwingungsdaten systematisch auf und speichern diese.

Sicherheitsbewusstes Arbeiten

Anwenden von DGUV-konformen Schutzmaßnahmen bei Arbeiten an spannungsführenden HV-Systemen.

Schaltungen risikofrei im Simulator entwerfen und testen

Lernende nutzen den integrierten Schaltungssimulator, um Schaltungen per Drag & Drop schnell und einfach
zu entwerfen, deren Funktion zu verstehen und Spannungen sowie Ströme virtuell aufzuzeichnen.

Schnelle und systematische Fehlersuche beherrschen

Lernende erlernen die schnelle und systematische Fehlersuche, eine der wichtigsten Fähigkeiten von
Fachkräften in der betrieblichen Praxis, insbesondere durch die integrierte Fehlersimulation.

Schutzorgane fachgerecht integrieren

Lernende integrieren einen Motorschutzschalter und einen Not-Aus-Schalter fachgerecht in eine Steuerung
und testen deren Schutzfunktion praktisch.

Regelstrecken analysieren

Untersuchung statischer und dynamischer Kennwerte durch Messungen und Experimente.

Regelverhalten analysieren

Die Lernenden verstehen die Funktion der virtuellen Fahrspur und die Auswirkungen unterschiedlicher Lenkeinstellungen.

Regler entwerfen und optimieren

Anwendung von PID-Reglern und deren Parametrierung nach etablierten Einstellregeln.

Praktische Wellenausrichtung durchführen

Lernende verstehen die Auswirkungen von Fehlausrichtungen. Sie führen die mechanische Justage eines Antriebsstrangs selbstständig und präzise durch.

Praxisbezogene Lösungen für Industrieprojekte erarbeiten

Lernende erarbeiten Schaltungen nicht isoliert, sondern als funktionale Lösungen für Teilsysteme von
Anlagen, was den Praxisbezug und die Motivation deutlich erhöht.

Prüfverfahren anwenden

Durchführung von Spannungs-, Isolations- und Potenzialausgleichsmessungen.

Rechtliche Rahmenbedingungen

Die Schülerinnen, Schüler und Auszubildenden lernen die gesetzlichen Vorgaben und Haftungsfragen im Zusammenhang mit Fahrerassistenzsystemen kennen.

Klassische Regelungstechniken

Anwendung und Optimierung von Standardreglern zur Positions- und Winkelregelung.

Lagerschäden mit dem Lager-Assistenten diagnostizieren

Lernende nutzen den integrierten Lager-Assistenten der Software VES004. Dieser berechnet automatisch die typischen Fehlerfrequenzen für Wälzlager und vereinfacht die Diagnose von Lagerschäden erheblich.

Modellentwicklung in MATLAB-Simulink

Erstellen physikalischer Modelle und Simulationen für komplexe Regelstrecken.

Praktische Anwendung

Die Lernenden führen Experimente zur Inbetriebnahme, Kalibrierung und Diagnose des Fahrspurassistenten durch.



Praktische Applikationen

Simulation und Übertragung der Konzepte auf reale Szenarien wie Segway PT oder Containerbrücken.

Kenntnisse über HV-Batteriesysteme

Lernen Sie den Aufbau und die Funktion von Hochvoltbatterien sowie deren Komponenten kennen.

Geschlossene Regelkreise evaluieren

Führungs- und Störverhalten beurteilen und optimieren.

Grundlagen der Regelungstechnik verstehen

Unterscheidung zwischen Steuerung und Regelung sowie deren Prinzipien.

Grundschaltungen der Motorsteuerung aufbauen

Lernende planen, verdrahten und nehmen eine Selbsthalteschaltung, eine Wendeschützschaltung und einen
Stern-Dreieck-Anlauf sowohl in der Simulation als auch mit Hardware in Betrieb.

Instandsetzungsarbeiten

Tausch von defekten Zellen und Überwachungselektronik.

Aufschwungregelung

Realisierung eines Reglers zur Stabilisierung des Pendelstabs aus der Ruheposition.

Auswirkungen mechanischer Fehler live untersuchen

Lernende erzeugen reproduzierbar typische Industriefehler wie Ausrichtfehler, Unwuchten sowie defekte Lager und Zahnräder. Sie untersuchen deren Auswirkungen live und entwickeln ein tiefes Verständnis für die Fehlerentstehung.

Echtzeit-Regelung

Einsatz von MATLAB-Simulink für die Parametrierung und Steuerung von Reglern in Echtzeitanwendungen.

Effiziente Problemlösung

Systematische Fehlersuche und -behebung in Hochvoltbatterien.

Fehleridentifikation durch Frequenzanalyse beherrschen

Lernende identifizieren spezifische Fehlerbilder wie Unwucht, Ausrichtfehler, Lager- und Getriebeschaden. Sie nutzen dabei deren charakteristische Frequenzsignaturen im FFT-Spektrum sicher.

Features & Anwendung

Zentrale Steuerung und Visualisierung über Touchpanel
Lernende nehmen ein KNX-Touchpanel in Betrieb und konfigurieren es. Sie planen und erstellen individuelle Bedienoberflächen zur zentralen Steuerung und Überwachung aller Gewerke wie Beleuchtung, Beschattung und Klima in einem Gebäude.
Intelligente Klima- und Heizungsregelung
Lernende richten eine vollautomatische und bedarfsgerechte Temperaturregelung ein. Sie steuern Heizungs- und Kühlsysteme über Raumthermostate und Fan-Coil-Aktoren, um ein optimales Raumklima zu schaffen und gleichzeitig den Energieverbrauch zu senken.
Wetterabhängige Automatisierung mit Wetterstation
Lernende integrieren eine KNX-Wetterstation zur Erfassung von Umweltdaten wie Helligkeit, Wind, Regen und Temperatur. Sie programmieren automatisierte Abläufe, zum Beispiel zur intelligenten Steuerung von Jalousien für Sonnenschutz und zur Sicherung der Anlage bei Sturm oder Frost.
Integration von Sicherheits- und Überwachungsfunktionen
Lernende bauen eine grundlegende Alarmanlage mit einem KNX-Sicherheitsterminal auf. Sie überwachen Fenster und Türen mittels Sensoren, realisieren eine Scharfschaltfunktion und lösen im Einbruchsfall Alarme sowie Meldungen auf dem Touchpanel aus.
Bedarfsgerechte, automatische Beleuchtungssteuerung
Die bedarfsgerechte, automatische Beleuchtungssteuerung nutzt Präsenzmelder, um Licht nur bei tatsächlicher Raumnutzung zu aktivieren. So wird Energie gezielt eingesetzt und Effizienz sowie Komfort werden deutlich erhöht.
Erstellung komplexer Abläufe durch Logikverknüpfungen
Lernende wenden Logikgatter (zum Beispiel UND/ODER) an, um intelligente Abhängigkeiten zwischen verschiedenen Geräten und Zuständen zu schaffen. Sie realisieren Szenarien wie eine „Scharfschaltung“, die nur möglich ist, wenn alle Fenster geschlossen sind.
Ganzheitliche, gewerkeübergreifende Projektierung
Lernende analysieren die Anforderungen eines kompletten Gebäudes und setzen die verschiedenen Anwendungen in einem durchgängigen Projekt um. Sie verknüpfen Visualisierung, Beleuchtung, Wetterdaten, Klima und Sicherheit zu einem intelligenten und vernetzten Gesamtsystem.
Simulation von Umweltdaten mit Potentiometern
Fünf Potentiometer simulieren stufenlos Umweltdaten (Sonne, Wind, Regen, Innen-/Außentemperatur). Das ermöglicht das direkte, praxisnahe Erproben von Logiken und Schwellwerten für Wetter-, Klima-, Beschattungs- und Heizungssteuerungen. Lernende optimieren Reaktionen, unabhängig vom realen Wetter.
Visualisierung der Klimaregelung über LED-Anzeigen
Dedizierte LED-Anzeigen visualisieren Klimaregelung (Heizen/Kühlen) sowie die mehrstufige Fan-Coil-Aktor-Geschwindigkeit. Statt abstrakter ETS-Werte erhalten Lernende klares Feedback zum Systemzustand. Dies fördert intuitives Aktoren-Verständnis und vereinfacht die Inbetriebnahme samt Fehlersuche.
Fenster- und Türsimulation mittels Reedkontakten
Integrierte Reedkontakte simulieren Fenster-/Türöffnungen für realitätsnahe Tests von Einbruchmelde- und Alarmanlagen. Sie demonstrieren auch die gewerkeübergreifende Energiemanagement-Logik, z. B. das automatische Herunterregeln der Heizung bei geöffnetem Fenster.
All-in-One-Lösung für komplexe Projekte

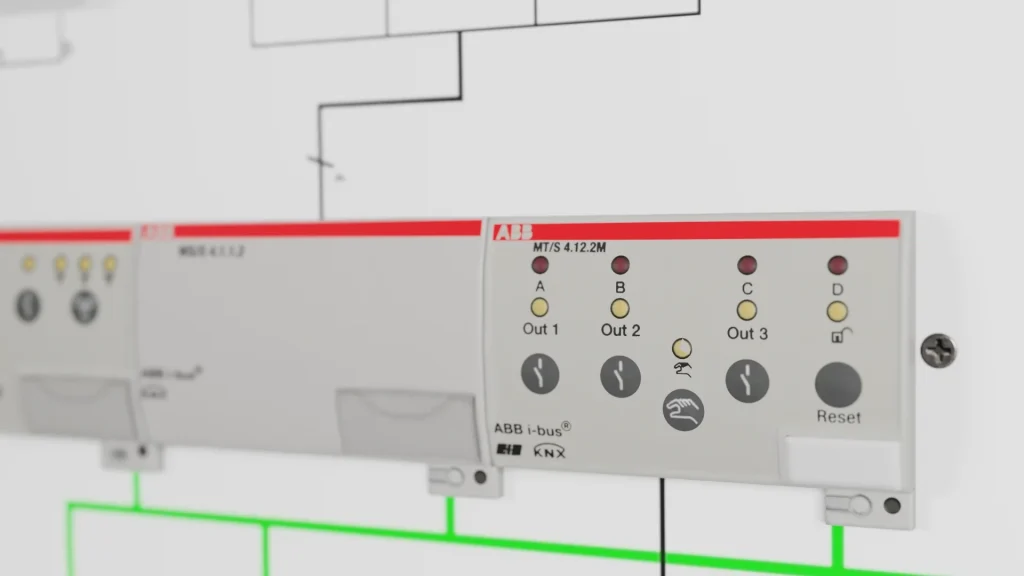

Das Board vereint Sensorik-Simulation, Aktorik-Visualisierung und Sicherheitstechnik in einem einzigen Gerät. Diese All-in-One-Lösung ermöglicht komplexe, gewerkeübergreifende Projekte wie automatische Beschattung, intelligente Klimaregelung und Überwachung, ganz ohne externe Zusatzkomponenten.
Flexible und praxisnahe Anschlusstechnik
Das System bietet verschiedene Anschlussmöglichkeiten, sowohl mit branchenüblicher Sicherheitstechnik (Vier-Millimeter/Zwei-Millimeter-Buchsen) als auch mit alternativen Anschlussklemmen, was die reale Installationspraxis widerspiegelt.

Lieferumfang: alles für das perfekte Lehr- und Lernerlebnis
