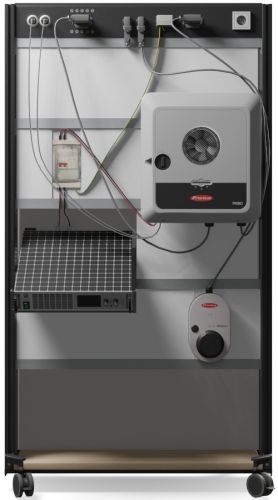

Dieser Gerätesatz beinhaltet aktuelle Komponenten für Energiewandlungs- und Energiespeichersystem aus dem Bereich der technischen Gebäudeausrüstung. Diese Komponenten sollen im Rahmen der praktischen Ausbildung installiert, in betrieb genommen und geprüft werden. Sie sind in eine bestehende elektrische Anlage zu integrieren.Der Gerätesatz besteht aus folgenden Komponenten: (Montagegestell nicht im Lieferumfang enthalten)PV WechselrichterMax. PV Eingangsleistung: 3110 WDC Eingangsspannung: 65 V – 600 VMPP Spannungsbereich: 65 V – 530 VMax. AC Ausgangsleistung: 3000 VANetzanschluss: 1 ~ NPE 220 V / 230 VFrequenz: 50 / 60 HzNotstrombetrieb mit Batteriespeicher im InselnetzBatteriespannung: 150 V – 455 VMax. DC Leistung: 3110 WKonnektivität2 x RJ45-Modbus für Batteriespeicher und Smart MeterEthernetAnschlüsse: industrielle Anschlüsse mit Leitungen vorbereitetAbmessungen: 530 x 500 x 300 mm (HxBxT)Gewicht: 20 kgDC Überspannungsschutz Typ I+II Arbeitsspannung: DC1000VNennstrom: 40AKunststoffgehäuseAusgestattet mit MC-4-Anschlussklemmen.interne VerkabelungDC Überlastschutz, 2-polig, 40ADC ÜberspannungsschutzWallbox mit eingebauten Schutzeinrichtungen:ÜberstromÜber- und UnterspannungErdschlussÜberspannungsschutzFehlerstromschutzeinrichtung, DC I?N=6mAPE (Schutzleiter)Ständige ÜberwachungKonnektivität:WLANOCPP 1.6 JAuthentifizierung über App oder RFIDKonfiguration über die AppTechnische Daten:Ladesteckdose Typ 2 mit Klappdeckel zum Laden nach Mode 3 (IEC 61851-1)Betriebsspannung: 400V (3-phasig max. 22kW)RFID-Kartenleser mit RFID-ChipFehlersimulator: schaltbar, 6 FehlerschalterEinspeisung 4mm SicherheitsmessbuchsenAbmessungen: ca. 294 x 456 x250 mm / H x B x TGewicht: ca.7,5 kgzusätzlich notwendiges Installationsmaterial (ohne Kabel und Leitungen):2xFehlerstromschutzschalter (RCD) 30 mA Typ A1xLeitungs- und Fehlerstromschutzschalter (FI/LS) 10mA, B161xLeitungsschutzschalter 4-polgC32A,2xLeitungsschutzschalter 4-polgC16A,2xInstallationsschütz 4-polig+1S1xHilfsschütz, 12VDC,Smart Meter mit Touch Screen, Modbus, digitale I/OsZwangsgeführte Abschaltung über Schütze, Herstellung eines Inselnetzbetriebs gemäß VDE-AR-E 2510-2Automatische Netztrennung unter Beibehaltung der Fehlerstrom-Schutzeinrichtung gemäß DIN VDE 0100-410Gewicht: ca. 5,0Kg
