Moderne Frequenzumrichter sind das Herzstück der Automatisierung: Sie ermöglichen die energieeffiziente und dynamische Steuerung von Standard-Drehstrommotoren. Ein tiefes Verständnis des inneren Aufbaus aus Gleichrichter, Zwischenkreis und Wechselrichter sowie der verschiedenen Steuerverfahren ist die Voraussetzung für eine professionelle Inbetriebnahme und Fehlersuche.

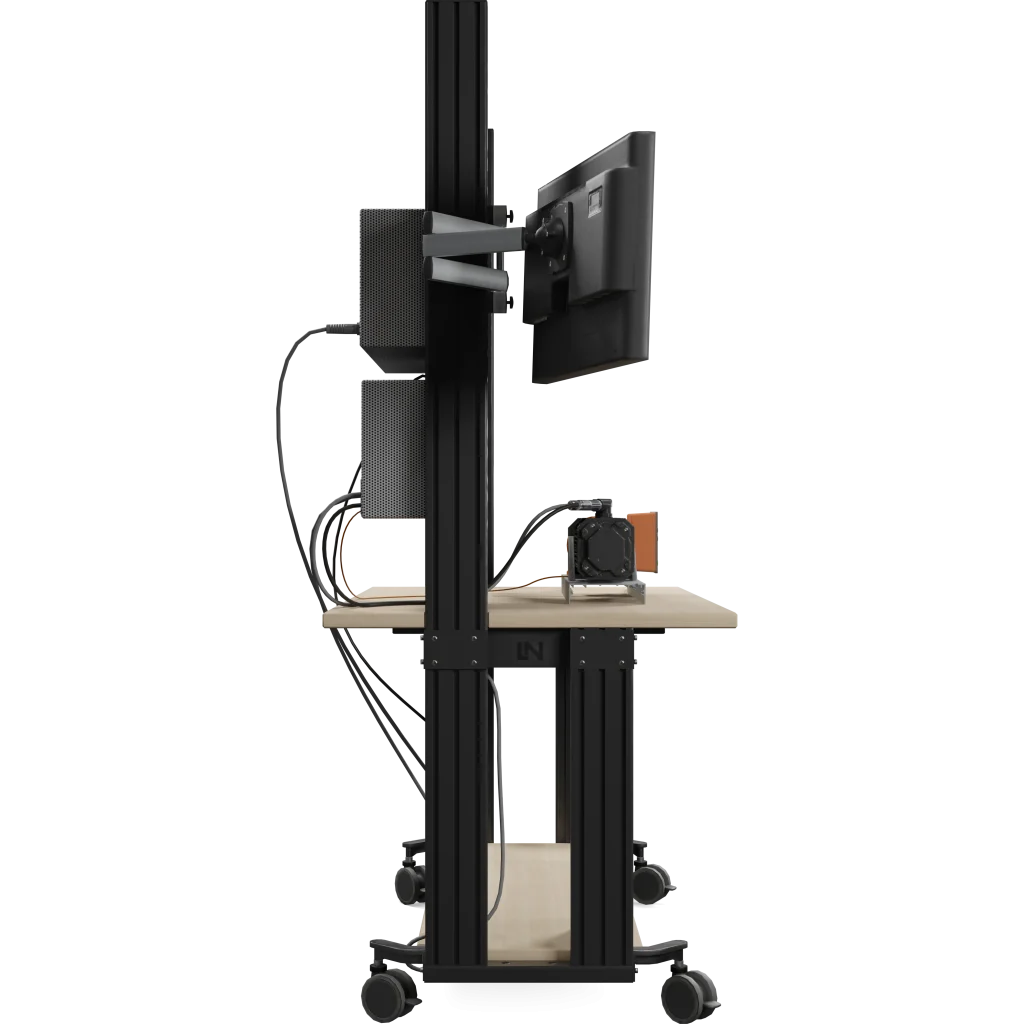

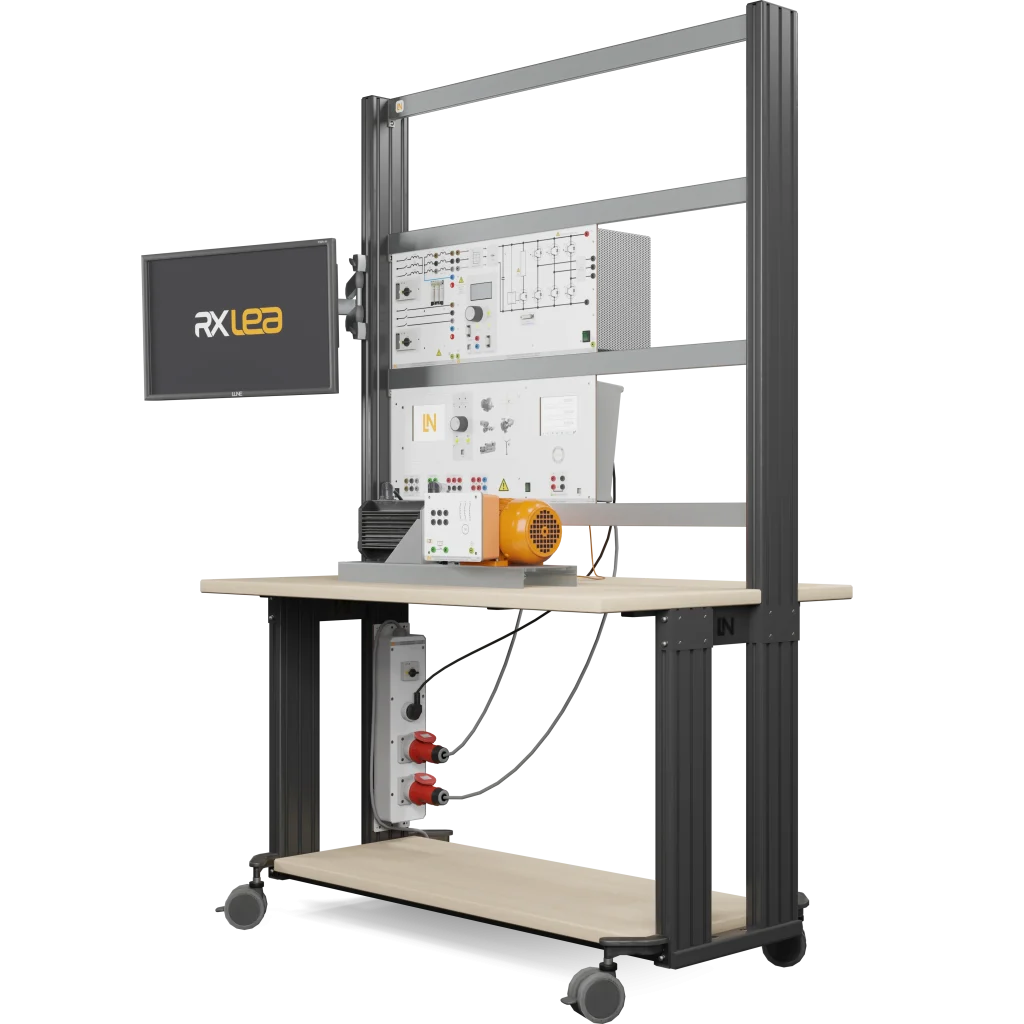

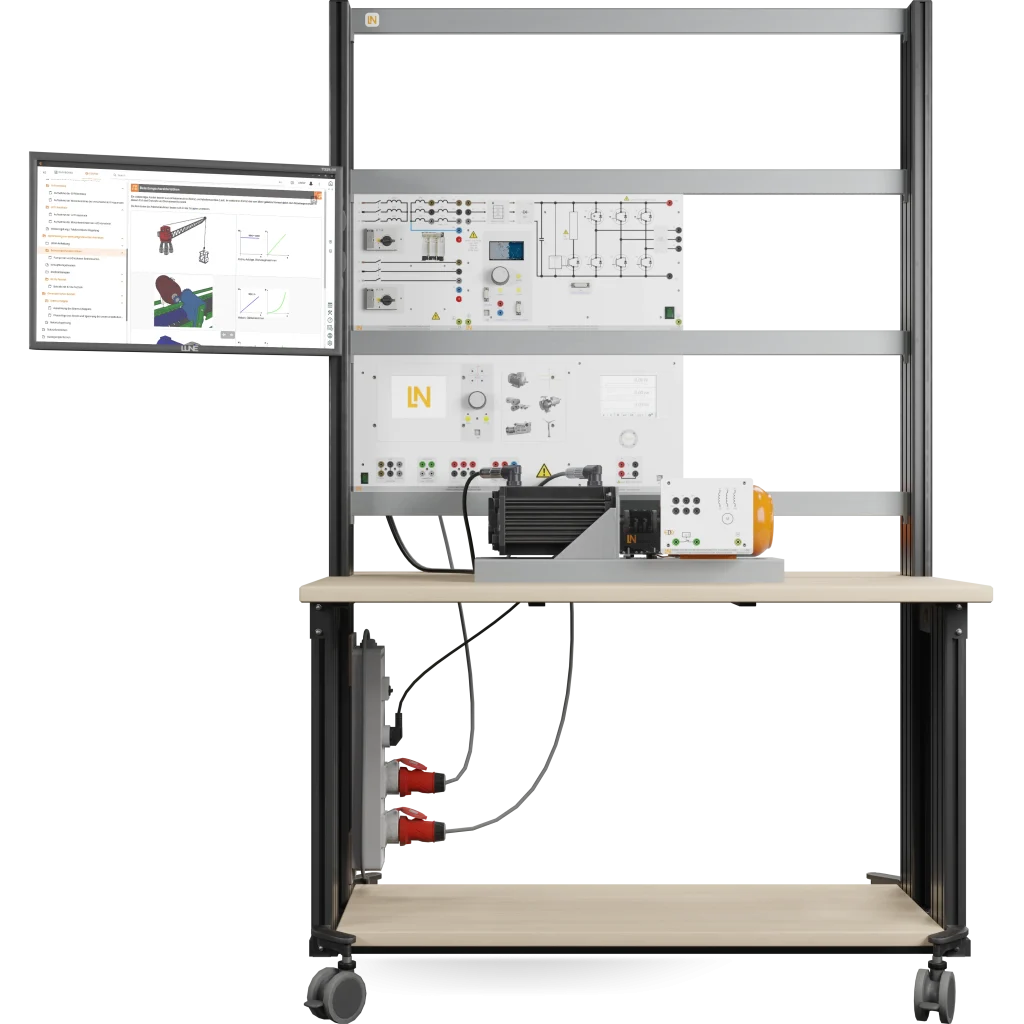

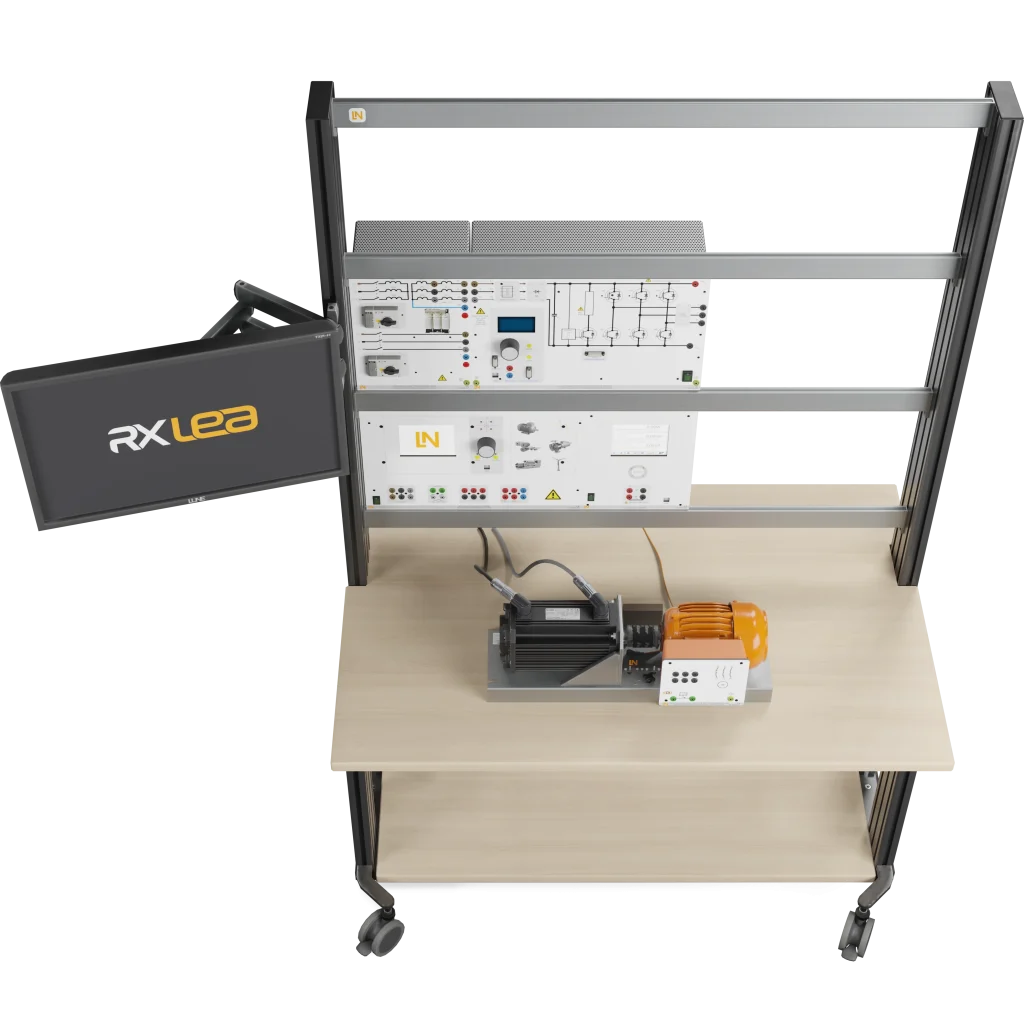

Dieses Trainingssystem vermittelt diese Kompetenzen umfassend. Es verwendet keinen industriellen
Umrichter als „Black Box“, sondern lässt den Aufbau und die Funktion schrittweise an einem universellen,
didaktischen Umrichter erarbeiten. So verstehen Ihre Lernenden die leistungselektronischen Grundlagen
moderner Antriebsregler von Grund auf. Sie analysieren und vergleichen alle industrieüblichen
Steuerverfahren und erlernen fortgeschrittene Optimierungs- und Antriebstechniken.

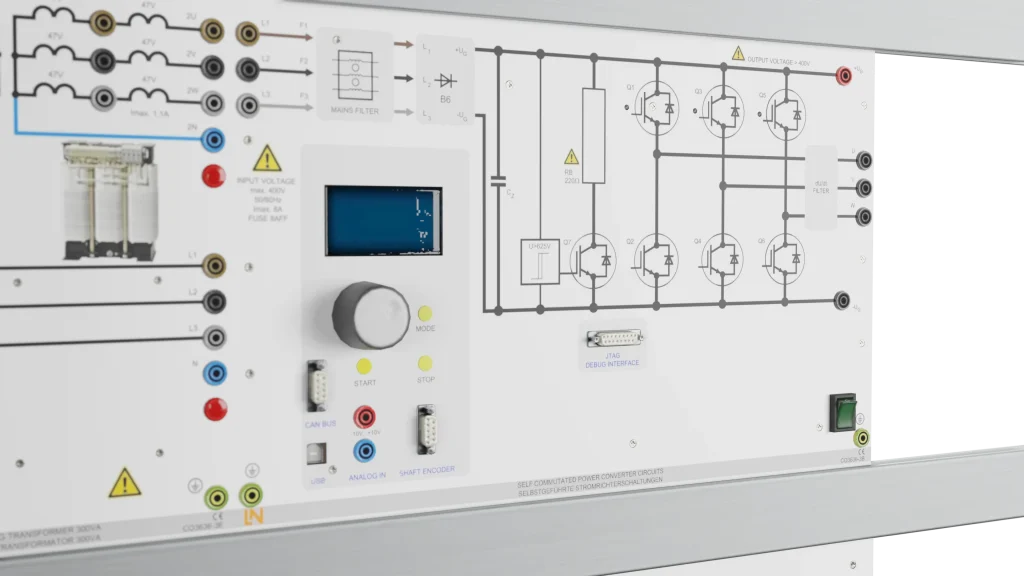

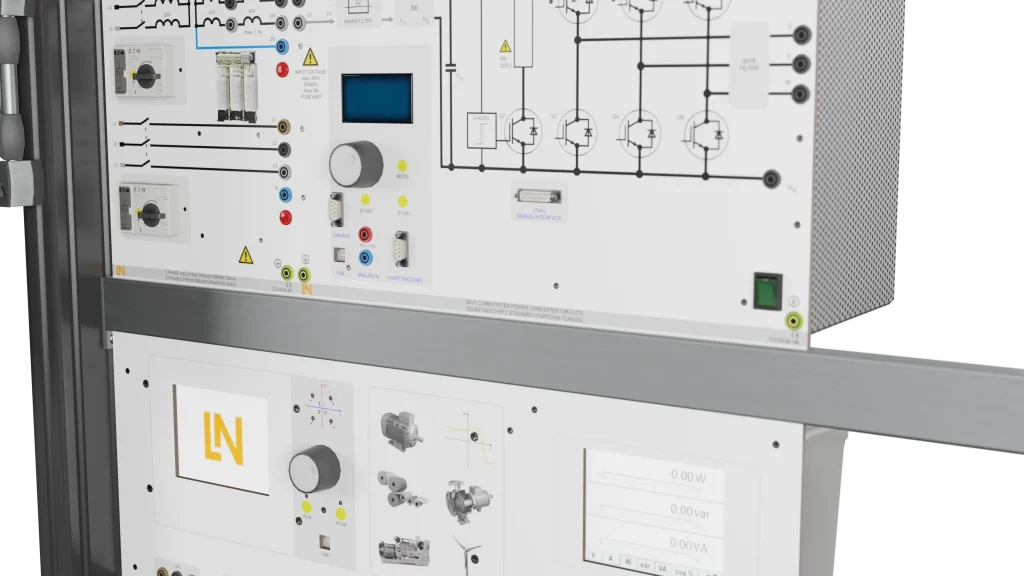

Der universelle IGBT-Umrichter agiert als flexible Lernplattform mit integrierter DSP-Steuerung und
Messtechnik, die Sie per PC-Software konfigurieren. Dadurch fungiert dasselbe Gerät als Gleichstromsteller, Wechselrichter oder kompletter Frequenzumrichter und lehrt so die fundamentalen Prinzipien der Leistungselektronik. Eine integrierte, hochauflösende Messwerterfassung für alle Ausgangsströme und -spannungen ermöglicht eine tiefgehende Untersuchung der zugrundeliegenden Leistungselektronik.

Lernende wählen verschiedene Modulationsverfahren aus und verändern deren Parameter, wie zum Beispiel die Taktfrequenz. Diese Kombination erlaubt es ihnen, die direkten Auswirkungen der Einstellungen auf die elektrischen Ausgangsgrößen in Echtzeit zu visualisieren und zu analysieren. Sie verstehen, wie aus einer Gleichspannung durch schnelle Schalthandlungen (Pulsweitenmodulation) ein variables Drehstromsystem entsteht und wie sich dies auf die Stromwelligkeit und die Motorgeräusche auswirkt – eine Kernkompetenz zur Beurteilung und Optimierung von Stromrichterschaltungen.
